SparkFun USB逻辑分析仪- 24MHz/8通道是一个USB逻辑分析仪，支持高达24MHz的采样率。该设备为快速诊断大多数通信问题提供了一种经济的选择。这些分析仪将工作在3.3V和5V系统(最高可达5.25V，最低可达2.0V在高逻辑水平)。设备由mini-B USB电缆供电。

特性

• 摘要介绍

• 采样率高达24MHz，可配置低至20kHz

• 5.25V最大电压输入

• 2.0 v最低逻辑高

• 0.8 v最大逻辑低

• 输入阻抗比;100 k欧姆,5 pf

• USB电源

• USB C型连接器

• 支持开源sigrok逻辑分析仪软件

• 跨平台支持Windows, Mac OS X, Linux, Android等。

• 尺寸54.7mm x 27.4mm x 14.1mm

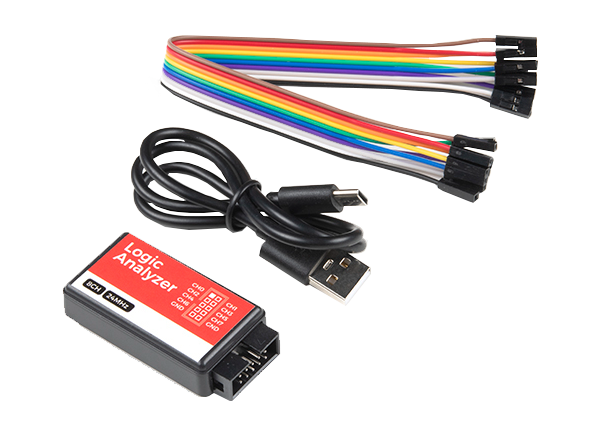

 内容

• 24MHz/8通道USB逻辑分析仪

• 10芯母对公跨接电线

• USB C型线
