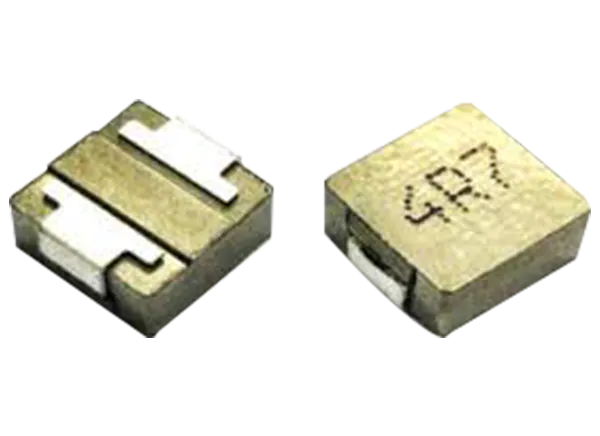

功率电感可以提高DC-DC变换器和电源单元/电路的性能、可靠性和功率效率。低功耗有利于消费电子、工业和电信产品的设计。该MHE0x03电感具有极低的DCR和高效率，并能在一个小的，表面贴装封装更大的电流。Laird高性能材料MHE0x03高电流低DCR功率电感提供磁屏蔽和模制结构，工作温度范围为-40°C至125°C的MHE0503和-40°C至150°C的MHE0603组件(包括自加热温度上升)。

特性

• 通过优化线圈设计和高性能粉末实现高饱和电流

• 外形小巧，体积小

• 非常低的DCR

• 型屏蔽

• 电力线滤波器型

• 通过无铅认证

应用程序

• 数据基础设施

• 数据通信

• 能源和公用事业

• 医疗保健/医疗

• 它

• 网络

• 打印机

• 无线设备

• 消费电子产品

规格

• MHE0503系列

• 工作温度范围-40°C至+125°C

• 0.00360欧姆至0.03550欧姆 DCR范围

• 5.900A至19.200A热额定电流范围(I(RMS))

• 0.330µH ~ 4.700µH的电感范围

• 20%的公差

• 21MHz至102MHz SRF (REF)

• 饱和电流范围(I(SAT))

• 1.00 mhz测试频率

• 5.70mm x 5.40mm x 3.00mm (LxWxH)

• MHE0603系列

• 工作温度范围-40°C至+150°C

• 0.00530欧姆至0.11500欧姆 DCR范围

• 3.500A至18.000A热额定电流范围(IRMS)

• 1.000µH ~ 22.000µH的电感范围

• 20%的公差

• 9MHz至48MHz SRF (REF)

• 5.000A ~ 23.000A饱和电流范围(ISAT)

• 1.00 mhz测试频率

• 7.20mm x 6.50mm x 3.00mm(长×宽×高)
