美国芯源系统(MPS) MAQ473 MagAlpha 汽车角度传感器设计用于检测永磁体的绝对角度位置，通常是旋转轴上的直径磁化圆柱。快速的数据采集和处理提供精确的角度测量速度从0rpm到60000 rpm。MAQ473支持广泛的磁场强度和空间配置。支持轴端和离轴(侧轴安装)配置。

MAQ473具有可编程阈值的磁场强度检测功能，可以检测磁铁相对于传感器的位置，从而创建轴向运动或诊断等功能。

片上非易失性存储器为配置参数提供存储，包括参考零点位置、ABZ编码器设置和磁场检测阈值。

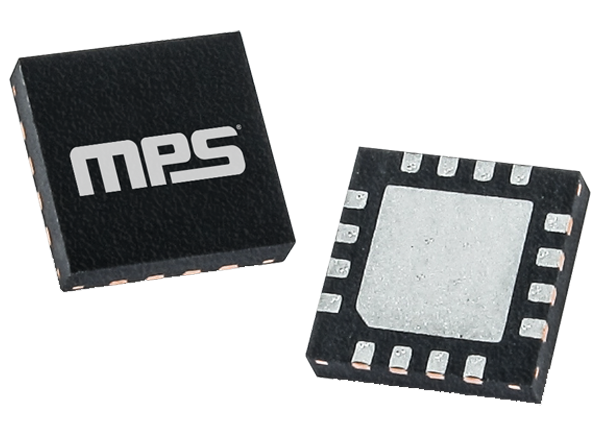

单片电源系统(MPS) MAQ473 MagAlpha汽车角度传感器符合AEC-Q100标准，采用3.0mm x 3.0mm QFN-16封装，可湿式侧翼。

特性

• 9- 14位分辨率绝对角度编码器

• 无触点传感，使用寿命长

• 配置可编程的磁场强度检测诊断检查

• 增量12位ABZ正交编码器接口，可编程脉冲每轮从1到1024

• 14-bit PWM输出

• SPI串行接口与奇偶校验位角度读出和芯片配置

• 3V, 12mA供电电流

• 工作温度-40℃~ +150℃

• 3.0mm x 3.0mm QFN-16包装与可湿性侧面

• AEC-Q100 1级合格

应用程序

• 汽车

• 汽车角度或速度传感器

• 角编码器

• 机器人

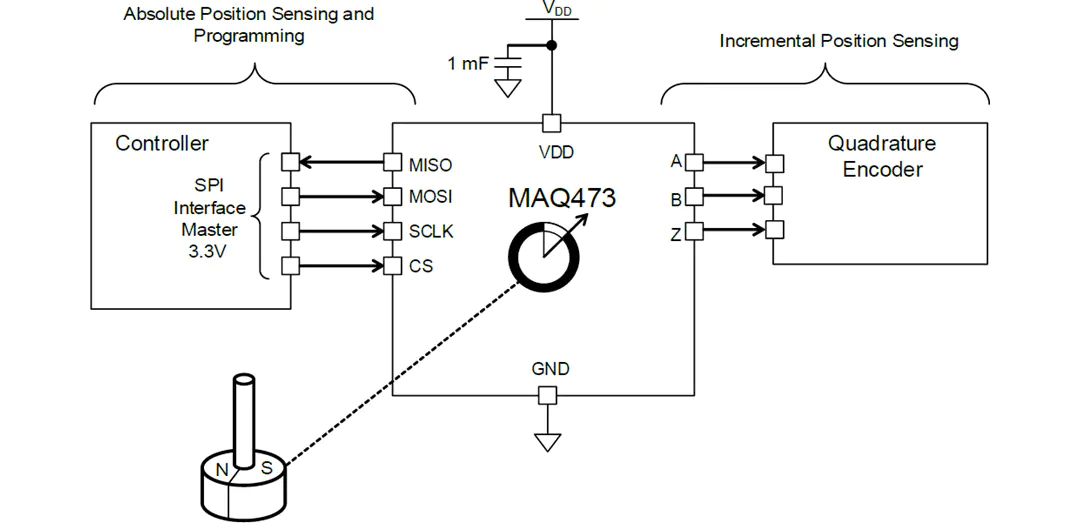

典型的应用程序

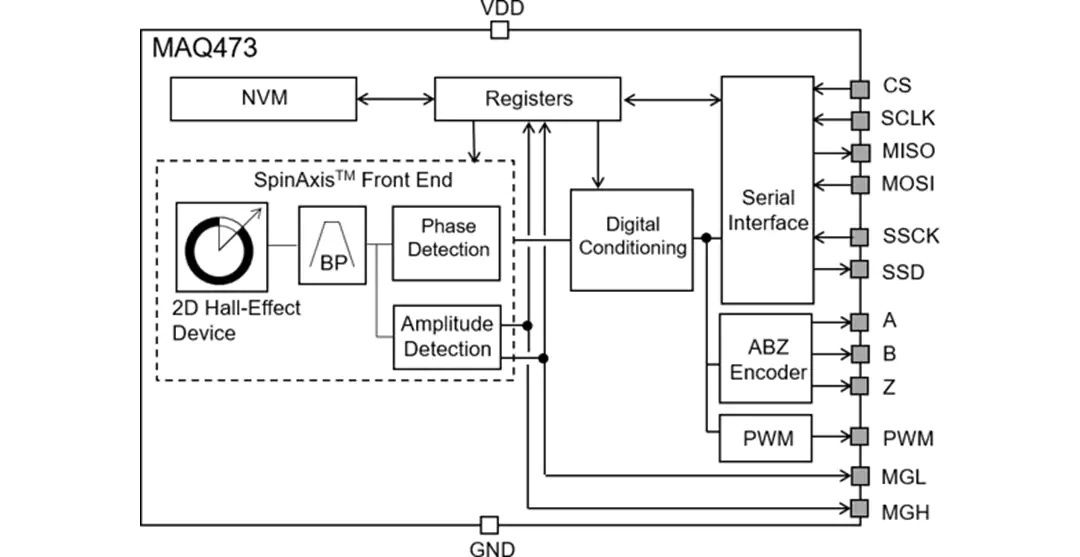

框图

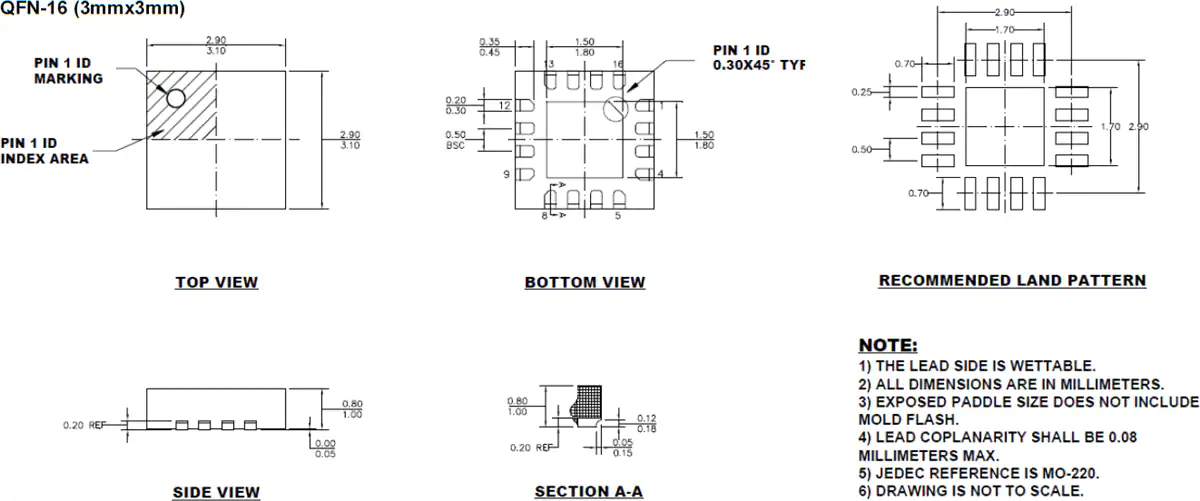

计划大纲
