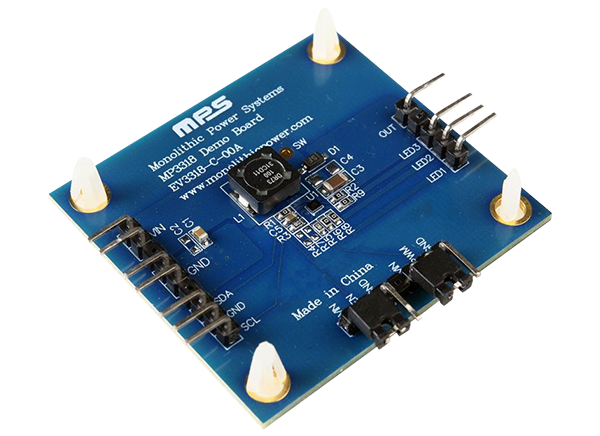

美国芯源系统(MPS) EV3318-C-00A评估板为MP3318 3通道WLED驱动器提供演示平台。MP3318是一个升压转换器，有三个电流接收器和一个2.7V到5.5V的电源输入。MP3318使用峰值电流模式调节内部寄存器设置的LED电流。MP3318集成了一个250毫欧， 42V MOSFET。LED最大电压可达38.0V。MP3318可以驱动多达10个led在系列LCD面板应用大于5”。

单片电源系统(MPS) EV3318-C-00A评估板具有预装MP3318 3通道WLED驱动器在1.3mm x 1.7mm WLCSP-12封装。I(2)C接口图形用户界面(GUI)使用户可以配置MP3318的选项，如调光模式，LED电流斜坡，保护阈值。

特性

• 预装MP3318 3通道WLED驱动程序

• 1.3mm x 1.7mm WLCSP-12包装

• 2.7V ~ 5.5V输入电压(V(IN))

• 38V输出电压(V(OUT))

• 最多支持3个LED字符串

• 每串25mA的LED电流(I(LED))

• 46.0mm x 50.0mm PCB

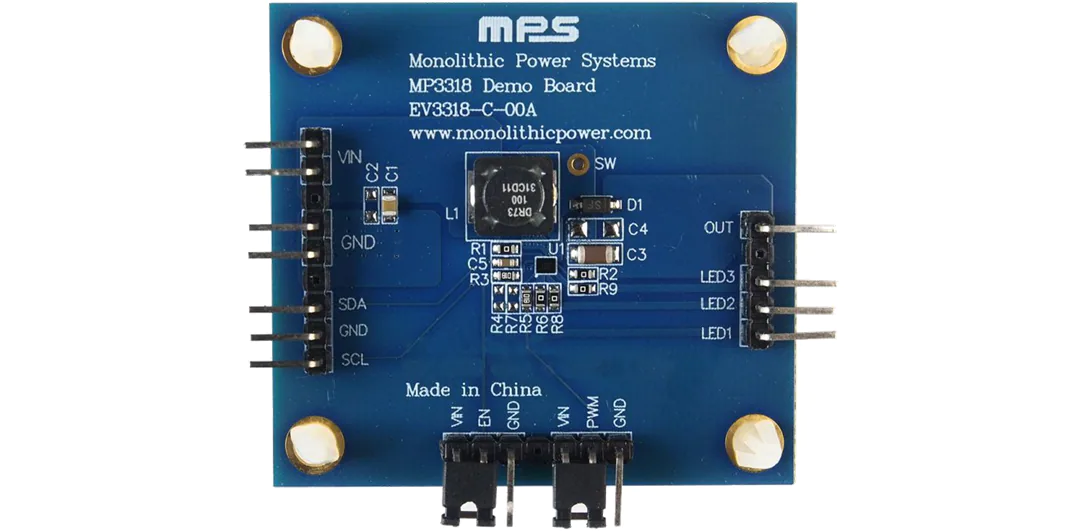

板布局

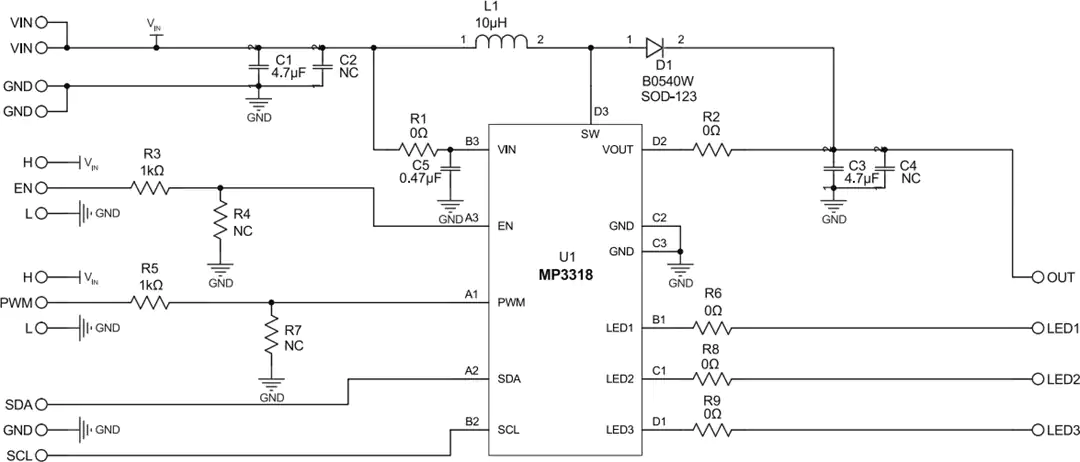

示意图
