Microchip HV56020/22评估板(ADM00924)是HV56020和HV56022双高压运算放大器的演示和开发平台。HV56020和HV56022是为触觉应用设计的驱动解决方案。HV56020是一个集成运放、DC-DC转换器和功率MOSFET的多芯片模块(MCM)。运放设计用于驱动225V的触觉压电致动器，最小源/汇电流为40mA。DC-DC控制器、功率MOSFET和外部变压器使用非隔离反激配置产生电压供应。HV56022由双高压运放组成，具有40A最小峰值电流和225V最大电压驱动。该设备设计用于与HV56020一起使用，以增加通道数。

Microchip Technology HV56020/22评估板包括HV56020和HV56022和一个32位微控制器(MCU)， 12位双数模转换器(dac)，一个蓝牙 模块和电源管理芯片。在windows操作系统的PC上，“评估板”可以连接一个可用的USB接口。一个易于使用的图形用户界面(GUI)允许用户通过USB提供数据，使用实时或存储的数据文件，支持.csv和.wav文件类型。评估委员会可以使用Android 应用程序通过蓝牙将数据传输到智能手机。

特性

• 4通道触觉驱动参考设计

• 4高压输出

• 最大工作电压为225V

• 单路2.7V至5.5V电压供电

• 支持单锂离子电池运行

• 电池充电电路

• 基于windows的GUI

• 安卓应用

• 蓝牙通信

• 支持实时或存储波形数据

• 支持csv和wav文件格式

• 3个电容触摸按钮的连接器

• 四个高压运算放大器

• 4Mbit SPI串行Flash存储器

• 关键部件

• HV56020带Boost变换器和功率MOSFET的双高压运放

• HV56022双高压运放

• 芯片名称:SAM D21 32位Arm Cortex -M0+ MCU

• MCP48FEB22 12位双数模转换器，具有SPI接口

• RN4871蓝牙低功耗模块

• MCP73830单电池锂离子电荷管理控制器

• SST25PF040C 4Mbit SPI串行Flash

• MCP1812 300mA超低智商LDO线性稳压器

• MIC94325 500mA低频纹波衰减LDO

必需的设备

• 一种单晶锂离子电池;500 mah或更高

• 一台装有微软视窗10或更高版本的个人电脑

• 支持BLE的android智能手机或平板电脑

• 用于观察波形和测量电气参数的示波器

• 0.22pF触觉负载或等效电容负载

资源

• 用户指南

• 材料清单

• 原理图

• Gerber布局文件(Zip文件)

• Windows GUI软件(Zip文件)

• Android应用程序(Zip文件)

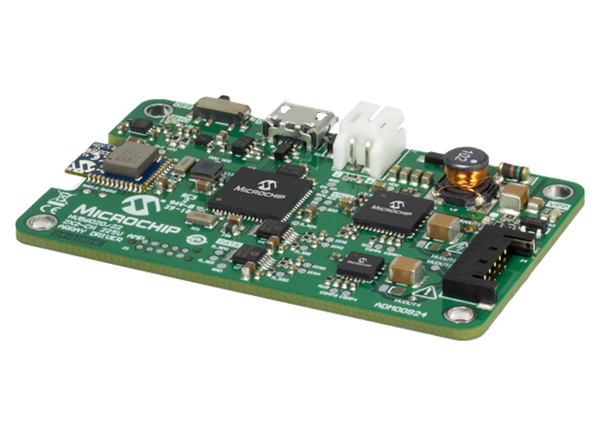

板布局

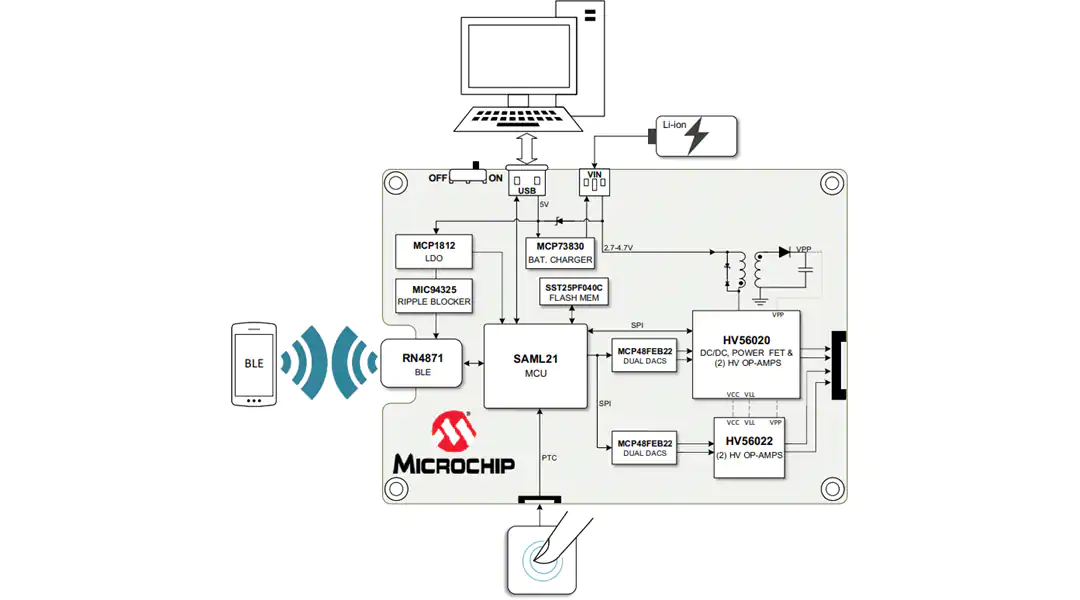

框图
