ZMOTION 库开发工具包Zilog/IXYS Z8F6481 ZMOTION 库开发工具包提供了一个通用平台，用于评估使用Z8F6481系列微控制器的ZMOTION引擎库的功能和操作。该套件配有两个Z8F6481单片机，并配有各种镜头和PIR传感器，以测试ZMOTION引擎库的多种应用程序。ZMOTION引擎库为基于被动红外(PIR)的运动检测应用程序提供了一个集成的和灵活的解决方案。该软件库由用于运动检测、瞬态和噪声检测的PIR传感器信号处理算法组成。

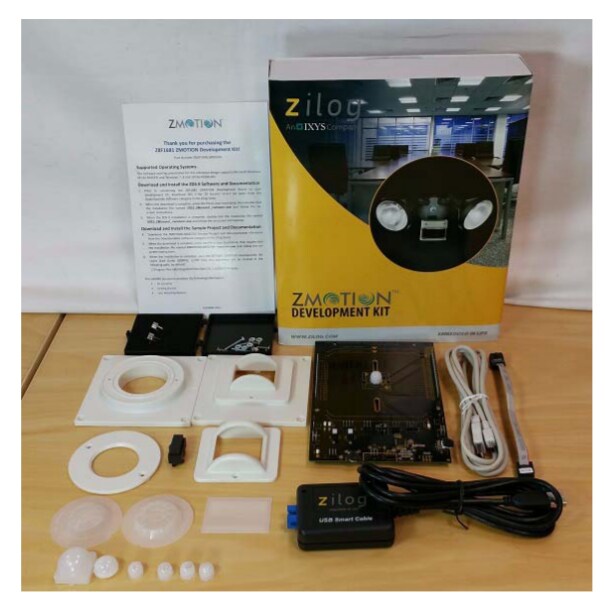

 内容

• 1x Z8F6481 ZMOTION库开发板

• 1 x USB SmartCable

• 2 x镜头持有人:

• 圆形ZCM077GIV3和ZCM077GIV5镜头

• ZAA09GIT1镜头为矩形

• 1x USB线缆- A/B型

• PIR传感器的选择:

• ZRE200GE(安装)

• ZSBG323671(双重元素)

• ZSBG446671(四元素)

• 镜头的选择:

• ZAA09GIT1

• ZCM077GIV3

• ZCM077GIV5

• ZCWM05GIV1

• ZNCL11

• ZNCL926

• ZNCL10IL

• ZNCL3B

• ZNCL10R

• ZNCL10S

特性

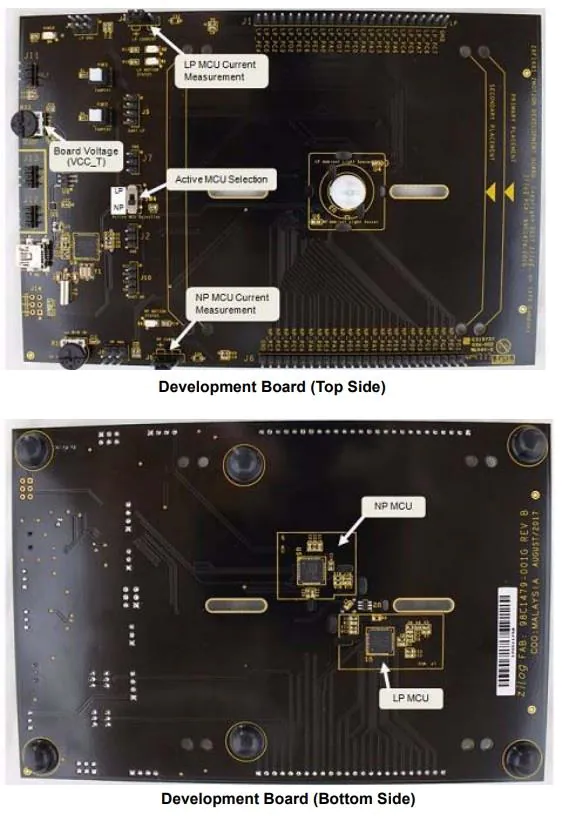

• ZMOTION库开发板:

• 正常功率配置

• 低功率配置

• 2个Z8F6481QN024XK2247 ZMOTION mcu


• USB串行接口

• 防拆开关

• 环境光传感器

• 状态发光二极管

• 2.0V至3.3V可变供电范围

• Z8f6481 (2247) zmotion MCU:

• 24MHz的eZ8 CPU内核

• 16KB或64KB闪存，具有在线编程能力

• 2KB或3.75KB的内部RAM

• 128bytes Non-Volatile Data Storage (NVDS)，在16KB的设备上

• 内部32.768 KHz精密振荡器与DCO/FLL

• 支持外部晶体振荡器

• 高达17通道，12/14位模数转换器(ADC)

• 12位数模转换器(DAC)

• 128位高级加密标准(AES)加密/解密硬件加速器
