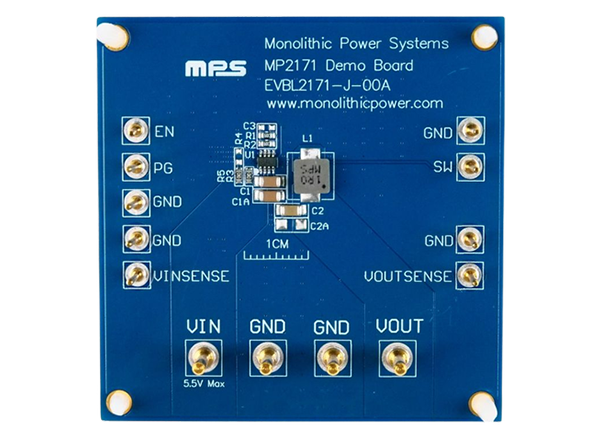

美国芯源系统(MPS) EVBL2171-J-00A评估板演示了MP2171和MPQ2171。该板具有集成MPS电源电感。MP2171是一种低电压、高频降压开关模式转换器，集成了内部功率mosfet。它可以在2.5V到5.5V的输入电压(VIN)范围内实现高达1A的高效输出电流(IOUT)，并具有恒开时间(COT)控制快速环路响应。

特性

• 宽2.5V至5.5V工作输入电压(VIN)范围

• 输出电流高达1A (IOUT)

• 40μA静态电流(IQ)

• 90毫欧和50毫欧内部功率mosfet

• 2.6MHz默认开关频率(fSW)，输入3.3V，输出1.8V

• Enable (EN)和power good (PG)用于功率排序

• 稳定与低ESR陶瓷输出电容器

• 内部软启动(SS)

• 逐周期过电流保护(OCP)

• 关闭全自动放电

• 带打嗝模式的短路保护(SCP)

• 热关机

• 以TSOT23-8包提供

应用程序

• 汽车信息娱乐系统

• 汽车集群

• 汽车远程信息处理

• 低压I/O电源系统

• 手持和电池供电系统

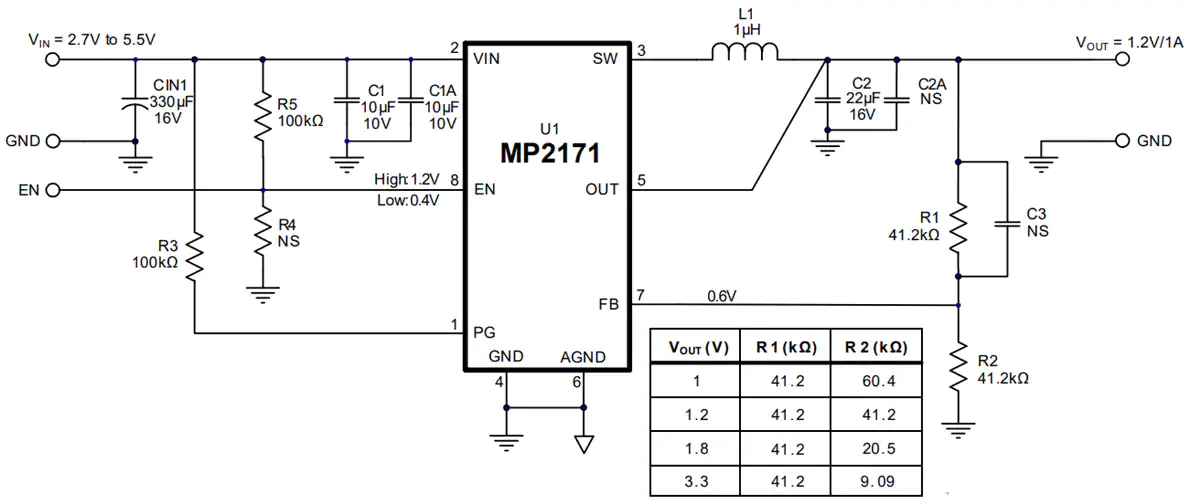

示意图
