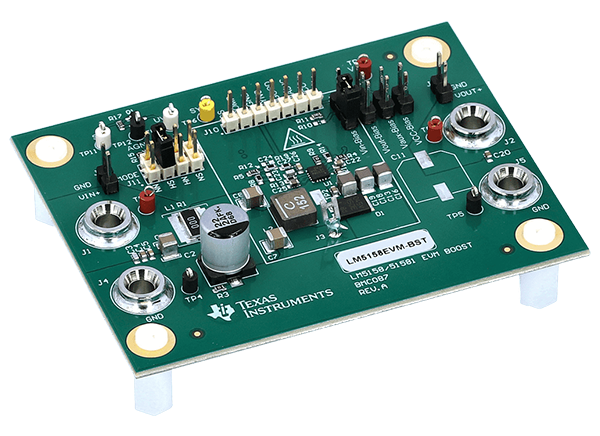

德州仪器公司的LM5158EVM-BST转换器评估模块(EVM)展示了LM5158器件作为双随机扩频宽输入电压升压转换器的特点和性能。德州仪器LM5158EVM-BST的标准配置，旨在提供从3V到9V的输入在1.2A的调节输出12V(从&lt降负荷到0.6A;6V输入)，在2.1MHz切换。

特性

• 紧密调节的输出电压为12V，精确参考电压为1%

• 高转换效率>满载92%

• 在输入电压范围内，恒定的电感电流峰值

• 可编程打嗝模式，输出过流保护

• 使用C(SS)用户可调节的软启动时间

• 输出过压保护

• 2.1 mhz切换频率

• 多个BIAS引脚和V(CC)引脚连接，以测试各种配置

• BIAS连接到V(CC)

• BIAS由外部电源供电

• 由输出电压提供的偏置

• 电源良好(PGOOD)指示器，可选择上拉源

• 外部时钟同步

• 可编程双随机扩频降低电磁干扰

必需的设备

• 电力供应

• 输入电压源(VIN)应是可从0V到10V的可变电源，电源至少为10A

• 万用表

• 输出电流必须能够处理2A(可根据需要使用分流电阻)

• 输入电流必须能够处理10A(可根据需要使用分流电阻)

• 输出电压从VOUT+连接到GND

• 输入电压从VIN+连接到VIN -

• 电压表1

• 电压表2

• 安培表1

• 安培表2

• 电子负载

• 负载应具有恒阻(CR)或恒流(CC)能力

• 它可以在12V的电压下安全地处理2A

• 示波器

• 20MHz带宽和交流耦合

• 测量输出电压纹波直接通过输出电容与短地引线

• 不建议使用长引线接地，因为可能会有噪声耦合到信号中

• 若要测量其他波形，请根据需要调整示波器

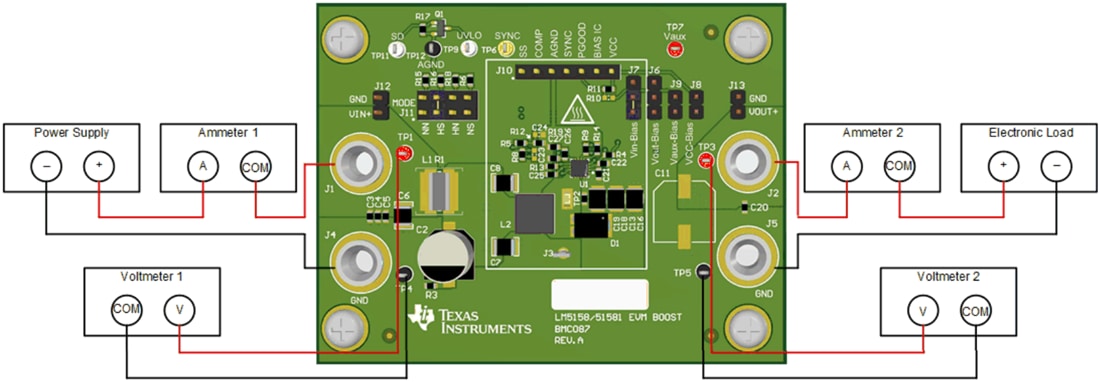

测试设置
