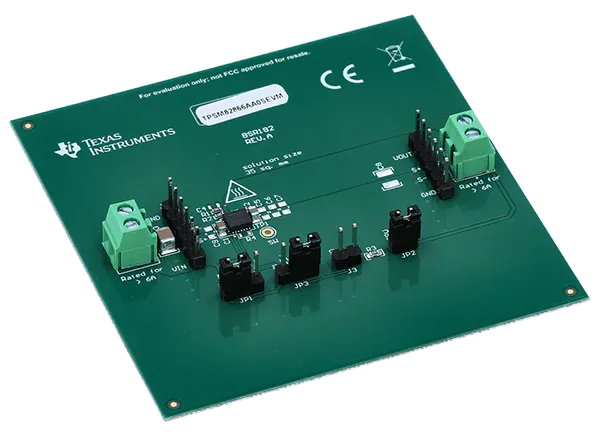

德州仪器TPSM8286xAA0SEVM评估模块(EVMs)有助于TPSM82864A或TPSM82866A的评估。TPSM82864A (4A)或TPSM82866A (6A)是pin-to-pin兼容的降压电源模块与DCS-Control在3.5mm × 4mm × 1.4mm覆盖模压QFN包。每个评估模块提供1.2V的输出电压，2.4V到5.5V的输入电压精度为1%。德州仪器TPSM82864A或TPSM82866A是应用中负载点(POL)电源的高效、小巧和超薄解决方案。这些应用包括fpga、cpu、asic、光模块、医疗成像、工业运输、工厂自动化和控制、航空航天和国防，以及其他空间有限的应用的核心供应。

特性

• 4A (TPSM82864AA0SEVM)或6A (TPSM82866AA0SEVM)输出电流电源模块与集成电感在覆盖模压QFN包

• 3.5mm × 4mm电源模块提供35mm2的总方案尺寸

• 1.4毫米的高度

• 2.4V ~ 5.5V输入电压范围

• 1.2V程控输出电压(完全可调或从13个预置电压中选取1个)

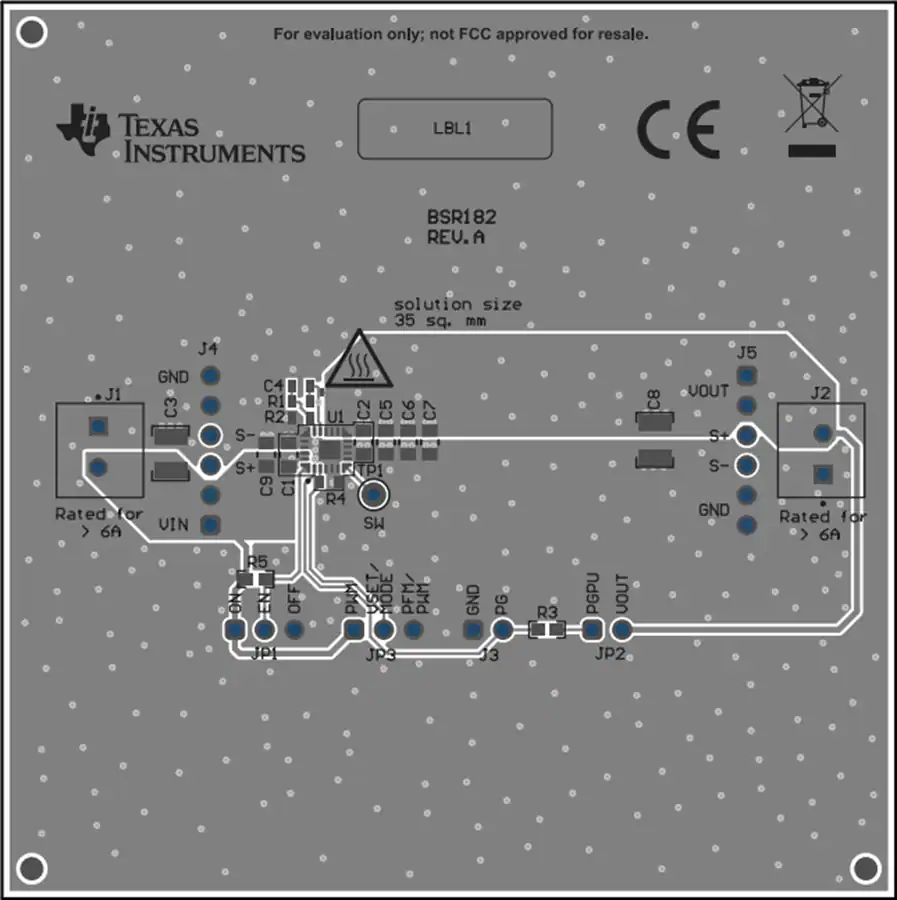

板布局
