瑞萨电子(Renesas Electronics) CPX4评估套件用于直流电力线通信，用于R9A06G061的软件开发和评估系统。该套件是一个完整的评估平台，包括模拟前端和直流电力线通信所需的控制单片机。为了评估使用本产品的PLC通信，需要使用PHY性能评估工具:SimpleMAC GUI。

特性

• 支持MCU和PLC调制解调器集成电路

• 单片机组:RX651

• 安装在板上的MCU部分编号，R5F5651EHDFP

• PLC调制解调器IC, R9A06G061

• 部分编号的PLC调制解调器IC安装到板，R9A06G061

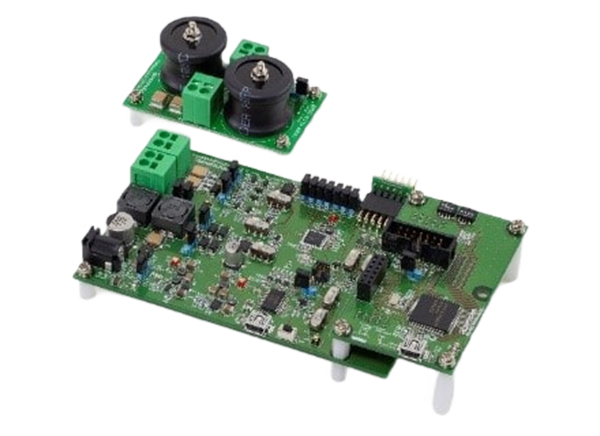

• 该套件包含以下4块板

• DC-PLC板，PLC调制解调器IC (CPX4: R9A06G061)， AFE器件

• 控制MCU板，RX651, R5F5651EHDFP

• 电源滤波板，用于滤波PLC信号

• PMOD转换板，PMOD 连接器母-公转换板

• 支持频率

• 支持1 khz - 121.875 - 98.4375 khz

• 支持2 154.6875 khz - 487.5 khz

• 电源线电压16-48VDC

• 电源、线路电源、通信线路直流电压(DC16-48V，推荐0.5A以上)

• 外部电源，电源直流电压来自交流适配器(DC16-48V, 1A或以上推荐)

• 【注:不含AC适配器】

• 主机外形尺寸120mm × 80mm × 27mm
