Microchip Technology ATMXT640UD maXTouch 触摸屏控制器为9.7英寸的显示面板进行了优化，用于工业，家电或医疗设计。HA1型ATMXT640UD是专为需要功能安全的应用而设计的。这些设备通过IEC/UL 60730 B级认证，并提供独特的安全相关功能，可以通过触摸屏上直观的软按钮关闭系统，无需外部安全认证的停止或取消按钮和相关的微控制器(MCU)。ATMXT640UD允许设备检测触屏相关故障，并通过各种自检功能自动关闭设备。

ATMXT640UD maXTouch触摸屏控制器集成了专有的差分触摸传感，提供无与伦比的抗噪声能力，即使在恶劣的环境中也确保卓越的触摸性能。该设备可以通过多种覆盖材料和厚度，甚至在水分、水甚至盐水的存在下，检测和跟踪多指厚手套的触摸。结合高采集速度，这些功能提供了一个快速、准确和可靠的触摸解决方案。ATMXT640UD控制器还具有诊断功能，可以持续监测触摸系统的完整性。

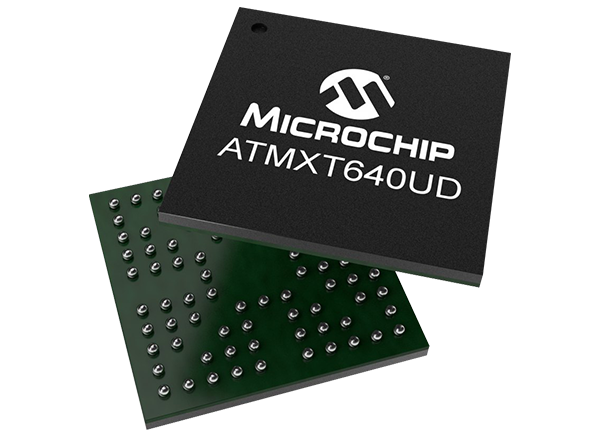

Microchip Technology ATMXT640UD maXTouch触摸屏控制器采用6.0mm x 6.0mm UFBGA-88封装，具有-40°C至+105°C的工作温度范围。

特性

• 功能安全(仅限HA1变体)

• UL/IEC 60730 B级支持

• 上电时的自诊断和运行期间的定期测试

• 向主机输出心跳(活的)信号

• maXTouch自适应传感技术

• 触摸屏和/或关键阵列使用最多32 X(发射)线和20 Y(接收)线

• 触摸传感器最多可配置640个节点

• 触摸屏9.7"(宽高比16:10)，传感器电极间距6.5mm。其他尺寸可能与不同的电极间距和适当的传感器材料

• 键

• 除触摸屏外，最多可分配32个节点作为互电容传感器键，定义为一个键阵列(取决于可用的X和Y线及其他配置)

• 支持最多3个互电容通用按键作为触摸屏按键阵列的替代(根据其他配置)

• 支持相邻键抑制(Adjacent Key Suppression, AKS)技术防止误触键

• 触摸传感器技术

• 离散/细胞外支持，包括玻璃和PET薄膜传感器

• On-cell/touch-on显示支持包括TFT, LCD (ITPS, IPS)和OLED

• 与显示刷新定时功能同步

• 支持标准(例如Diamond)和专有传感器模式

• 前面板材料和设计

• 可与PET或玻璃配合工作，包括曲面型材(配置和堆叠需经Microchip或Microchip认证的触摸传感器模块合作伙伴批准)

• 10.0mm玻璃(或5.0mm PMMA)裸指(取决于传感器尺寸、触摸尺寸、配置和堆叠)

• 6.0mm玻璃(或3.0mm PMMA)，多指5mm手套(相当于2.7mm PMMA)(取决于传感器尺寸、触摸尺寸、配置和堆叠)

• 支持非矩形传感器设计(例如，圆形、圆形或带切口)

• 数据存储

• 最多64字节的自定义用户数据(不是CRC校验和)

• 节电

• 可编程超时自动从活动状态过渡到空闲状态

• 流水线模拟传感检测和数字处理，优化系统功率效率

• 增强算法

• 透镜弯曲算法去除显示噪声

• 触摸抑制算法，去除无意的大触摸，如手掌

• 接触性能

• 10个触点的典型报告频率≥90Hz(根据配置)

• 初始触摸延迟25ms，第一次触摸从空闲(根据配置)

• 可配置，允许功率和速度优化

• 灵活动态的Tx突发频率选择，减少电磁兼容干扰

• 可配置的Tx波形整形，以减少排放

• 根据配置、堆叠和传感器设计，支持接触直径1.5mm的无源触针

• 高达240VPP之间的1Hz和1kHz正弦波形(无接触)

• IEC 61000-4-6, 10Vrms, A级(正常接触操作)噪声抗扰度

• 无错误接触，冷凝或水滴直径达22.0毫米

• 一根手指跟踪凝结或水滴高达22.0毫米直径

• 水分/水补偿

• 相互电容和自电容测量支持强大的触摸检测

• P2P互电容测量支持额外灵敏的多点触摸传感

• 噪声抑制技术，对抗环境噪声和电力线噪声

• 手写笔的支持

• 破裂频率

• 扫描速度

• 芯片上的手势

• 报告一键和两键手势

• 应用程序接口

• I(2)C客户端接口，用于与设备的主通信，支持标准模式(最高100kHz)，快速模式(最高400kHz)，快速模式加(最高1MHz)，高速模式(最高4MHz)

• 可选的辅助SPI接口，用于单独的消息传递(高达8MHz)

• 两个独立的中断，用于指示相应接口上的消息何时可用

• 附加的硬件调试接口，用于读取原始数据进行调优和调试

• 电力供应

• 数字(V(DD)) 3V标称

• 数字I/O (V(DDIO)) 3V标称

• 模拟(A(VDD)) 3V标称

• 高压内部X线驱动器(X(VDD)) 6V或9.9V带内部电压泵

• 物理特性

• 工作温度范围-40°C至+105°C

• 6.0mm x 6.0mm x 0.6mm UFBGA-88封装;0.5毫米的间距

应用程序

• 用于工业、家电或医疗设计的人机界面

• 要求UL/IEC 60730 B类功能安全的应用(仅限HA1变种)

资源

• 数据表

• 产品简短

• 数据表(HA1变种)

• 产品简介(HA1变种)

• 使用maXTouch Linux驱动

• 微芯片触摸和手势控制

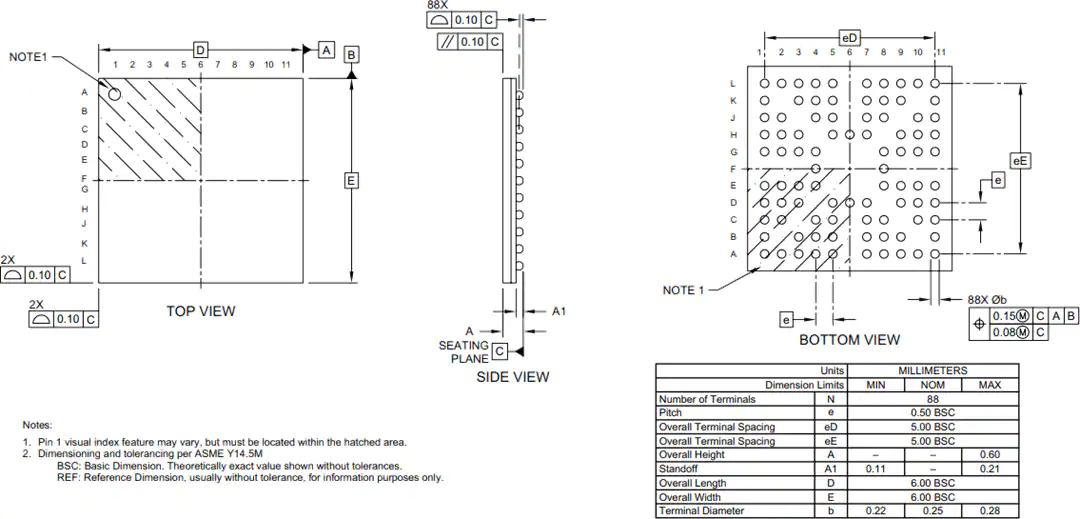

结构图
