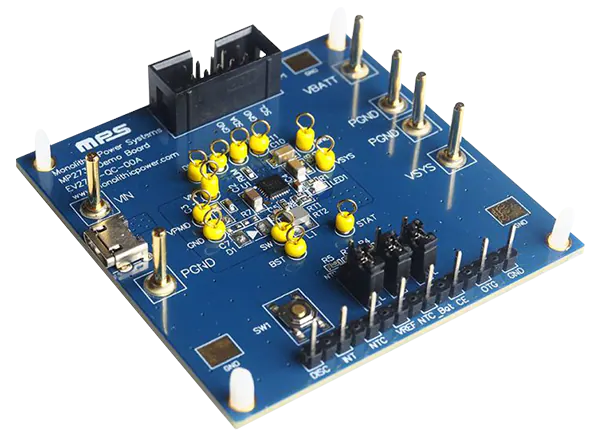

美国芯源系统(MPS) EV2731-QC-00A评估板是为了展示MP2731开关模式电池充电器IC的能力而设计的。MP2731工作于NVDC系统电源路径管理，并支持USB on - go (OTG)操作。该设备的低阻抗功率路径优化效率，减少电池充电时间，延长电池寿命。MP2731的I(2)C串行接口可以轻松控制充电和系统设置。MP2731是理想的使用单细胞锂离子电池或锂聚合物电池。

美国芯源系统(MPS) EV2731-QC-00A评估板具有预装的MP2731在QFN-26包。评估板用于连接EVKT-USBI2C-02 USB to I(2)C/PMBus加密狗(不含)，该加密狗又连接到Microsoft windows PC。一个I(2)C图形用户界面(GUI)提供了一个易于使用的界面来演示MP2731电池充电器IC的功能。

特性

• 预装MP2731电池充电器IC

• 易于使用的图形用户界面

• 测试岗位可以访问关键信号

• 3.7V ~ 16.0V输入电压(V(IN))

• I(2)C可配置充电全电压;默认4.2 V (V (BATT_REG))

• I(2)C可配置充电电流;1.8违约(我(CC))

• I(2)C可配置输入电压调节;默认4.3 V (V (IN_MIN))

• I(2)C可配置输入限流;0.5违约(我(IN_LIM))

• I(2)C可配置OTG调压;默认5.0 V (V (IN_DSCHG))

• I(2)C可配置OTG限流;0.5违约(我(IN_DSCHG))

• 63.0mm x 63.0mm x 13.0mm PCB

软件

MP2731评估GUI提供了一个易于使用的界面来演示MP2731电池充电器IC的功能。通过使用这个软件，用户可以设置输出电压，PG延迟启用，输出电流限制，等等。

• 从单片电源系统(MPS)下载MP2731评估GUI软件

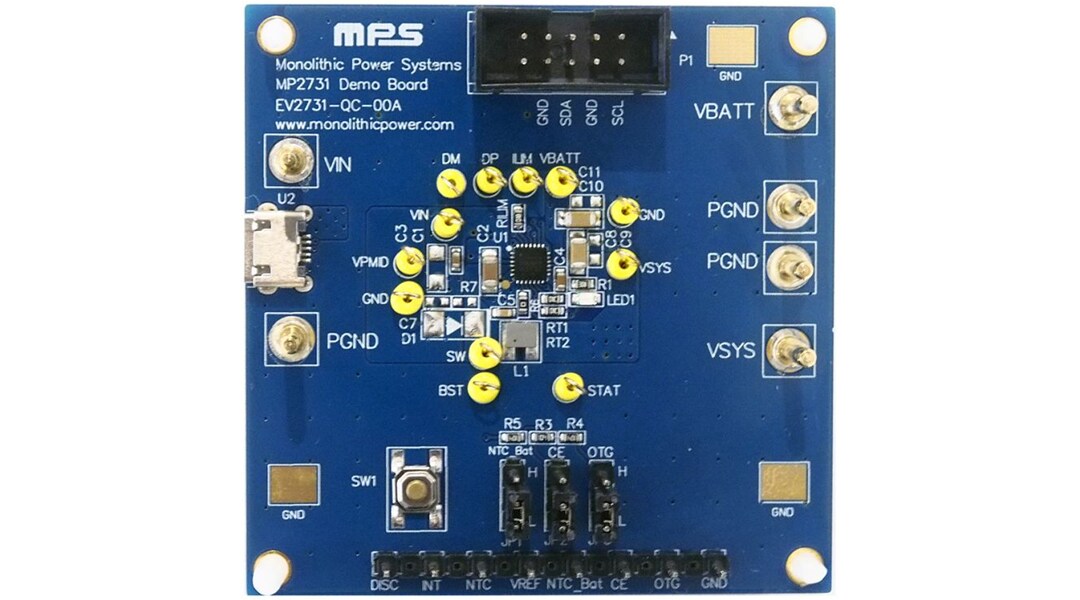

板布局

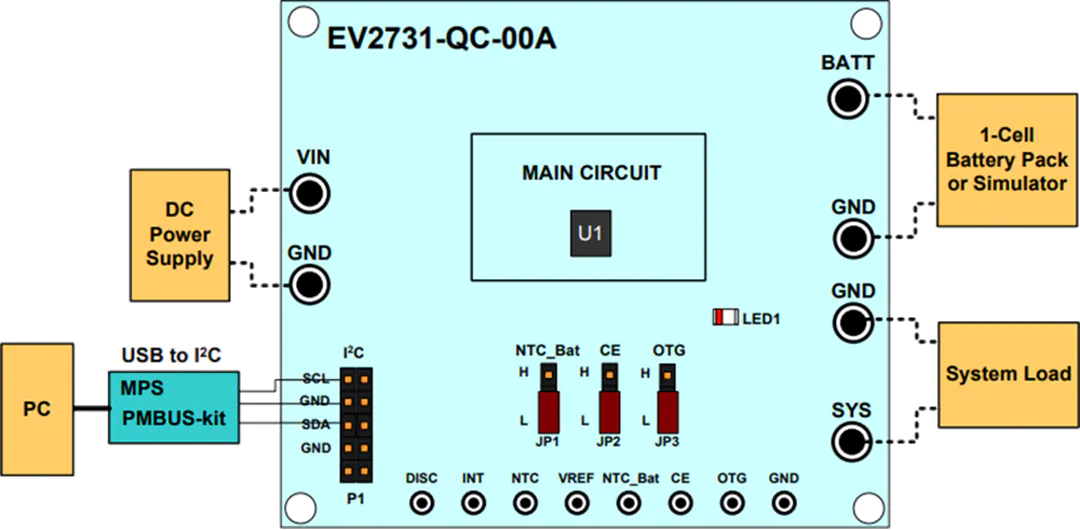

测试设置
