美国芯源系统(MPS) MPQ5071-AEC1可编程负载开关提供0.5A跨0.5V到5.5V电压范围的负载保护。MPQ5071-AEC1在一个很小的封装中具有低R(DS(ON))，为笔记本电脑、平板电脑和其他便携式设备应用提供了一个高效、节省空间的解决方案。该设备的软启动(SS)功能可以避免电路启动时的涌流。MPQ5071-AEC1还提供了可编程的软启动时间，输出放电功能，过流保护(OCP)和热关闭。

MPQ5071-AEC1输出源的最大负载是电流限制的，这是利用感测MOSFET拓扑实现的。电流限制的大小由一个外部电阻从ILIM引脚到地(GND)控制。内部电荷泵驱动功率器件门，允许低通电阻DMOS功率MOSFET仅50毫欧。

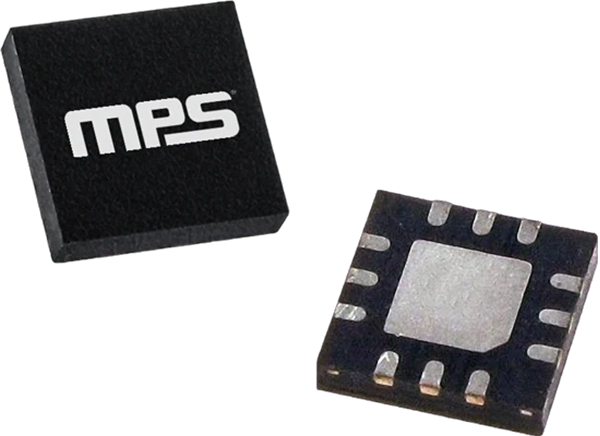

单片电源系统(MPS) MPQ5071-AEC1是一个紧凑的2.0mm x 2.0mm四平无铅(QFN)包，是AEC-Q100合格的汽车应用。

特性

• 0.5V ~ 5.5V V(IN)范围

• < 5µ关闭电流

• 集成50毫欧低R(DS(ON)) mosfet

• 5负载电流

• 推/拉电源良好(PG)指示器

• 启动转率可调

• 输出流量

• 短路保护(SCP) 200ns

• 热停堆保护

• 1.6W连续功耗

• -40°C至+125°C工作结温度

• 2.0mm x 2.0mm QFN-12包装

• AEC-Q100 1级合格

• 无铅，无卤素，符合RoHS

应用程序

• 笔记本电脑和平板电脑

• 便携式设备

• 固态硬盘(ssd)

• 手持设备

典型应用电路

框图

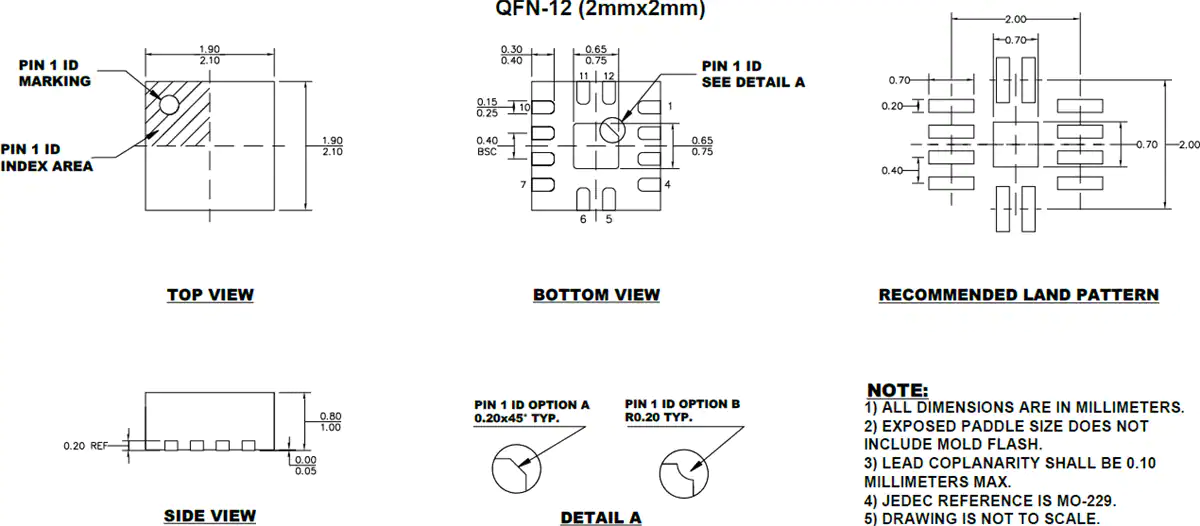

计划大纲
