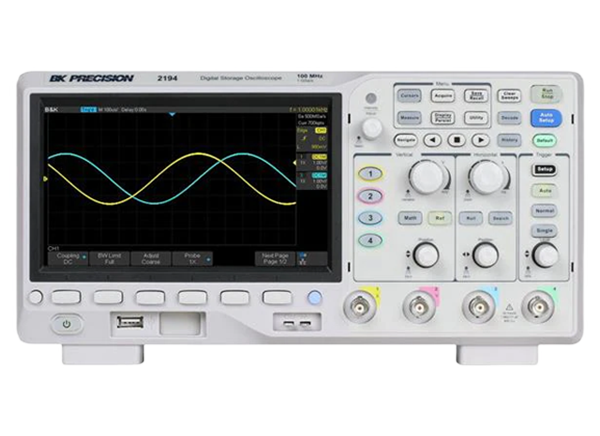

B&K Precision型号2194 4通道数字存储示波器提供100MHz带宽，最大采样速率为1GSa/s，最大存储深度为14Mpts。该设备配备7英寸液晶显示屏，波形更新速率为100,000波形每秒，可以捕捉到罕见的小故障，信号保真度高。有了远程连接的免费PC软件，用户可以通过局域网或符合usbtmc的设备端口提高生产率。所有的示波器功能都是可访问的，而不需要编程。这些功能可以方便地捕获、保存和分析测量结果。

触发模式包括串行总线触发，支持I(2)C、SPI、UART、CAN和LIN协议的解码。在信号长时间传输的应用中，分段采集模式和历史可以将波形记录扩展到80000段。使用38个不同参数的自动测量收集数据，包括统计分析。使用FFT数学运算在频域显示信号，最大内存深度为128kpts。2194为其类提供了丰富的功能，是教育设置和爱好者的理想解决方案。

特性

• 100 mhz带宽

• 4 x模拟通道

• 最大采样速率为1GSa/s

• 14 mpt记忆深度

• 最大波形更新速率100,000(正常模式)和400,000(序列模式)波形每秒

• 7英寸TFT-LCD 800 x 480分辨率

• 色温显示模式，256级强度分级

• 边缘，斜率，脉宽，窗，短，间隔，退出，模式，和串行触发类型

• 分段采集和历史记录功能(多达80000段)

• 自动测量38个参数和统计功能

• FFT和7个额外的数学运算

• 屏蔽工具具有可调的通过/失败测试限制

• USB主机端口，用于保存和召回设置、数据和屏幕截图

• 符合usbtmc的设备接口和局域网接口标准

• 多语言支持

规范

• 100 mhz带宽(3 db)

• 3.5ns上升时间(10% - 90%)

• 交流输入

• 100V(AC)到240V(AC)在50/60Hz

• 100V(AC)到120V(AC)在400Hz

• 温度范围

• 0 ~ +40°C工作

• -20°C ~ +60°C存储

• 85%相对湿度

• 312mm x 151mm x 132.6mm(12.28”x 5.94”x 5.22”)尺寸

• 三年保修

• 标准配件

• 1 x电源线

• 1 x USB电缆

• 4 x被动探测

• 校准证书
