德州仪器TPS16530 58V 4.5A熔断器是一款易于使用的正极熔断器，带有31毫欧集成的FET。对负载、电源和eFuse本身的保护提供了可调功能，如精确的过流保护、快速短路保护、输出转换速率控制和欠压锁定。PGOOD可用于下游DC-DC转换器的使能和使能控制。

使能引脚为使能和使能内部场效应管提供外部控制。关机引脚可用于将设备置于低功率关机模式。对于系统状态监测和下游负载控制，设备提供故障和精确的电流监测输出。MODE引脚允许在两个限流故障响应(锁存和自动重试)之间灵活配置设备。

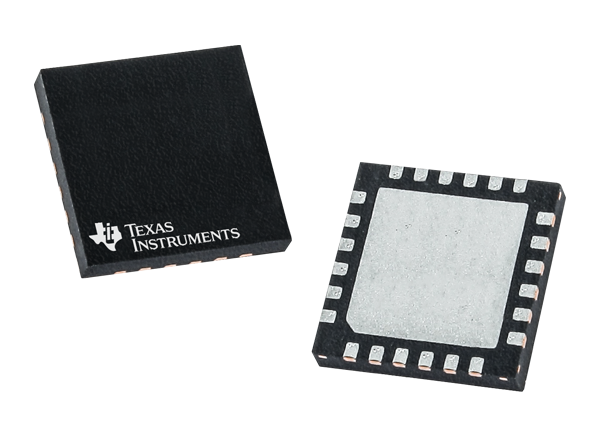

德州仪器TPS16530可提供20针HTSSOP和24针VQFN封装，指定温度范围在-40°C至+125°C。

特性

• 工作电压4.5V至58V，绝对最大67V

• 集成58V, 31毫欧 R(ON)热插拔FET

• 0.6A至4.5A可调电流限(±7%)

• IPC9592B 56V操作间隙(20针HTSSOP)

• 2倍脉冲电流支持负载瞬态

• 低静态电流，关机时为21µA

• 可调UVLO切断精度±2%

• 可调输出转换速率控制涌流限流

• 在设备上电期间，通过热调节对较大的未知电容负载进行充电

• 功率良好输出(PGOOD)

• 在自动重试和锁存关闭(MODE)之间可选择的过流故障响应选项

• 模拟电流监视器(IMON)输出(±6%)

• 可在易于使用的20针HTSSOP和24针VQFN包

应用程序

• 电信无线电中功率放大器的保护

• 医疗设备

• 火灾报警控制面板

• 工业打印机

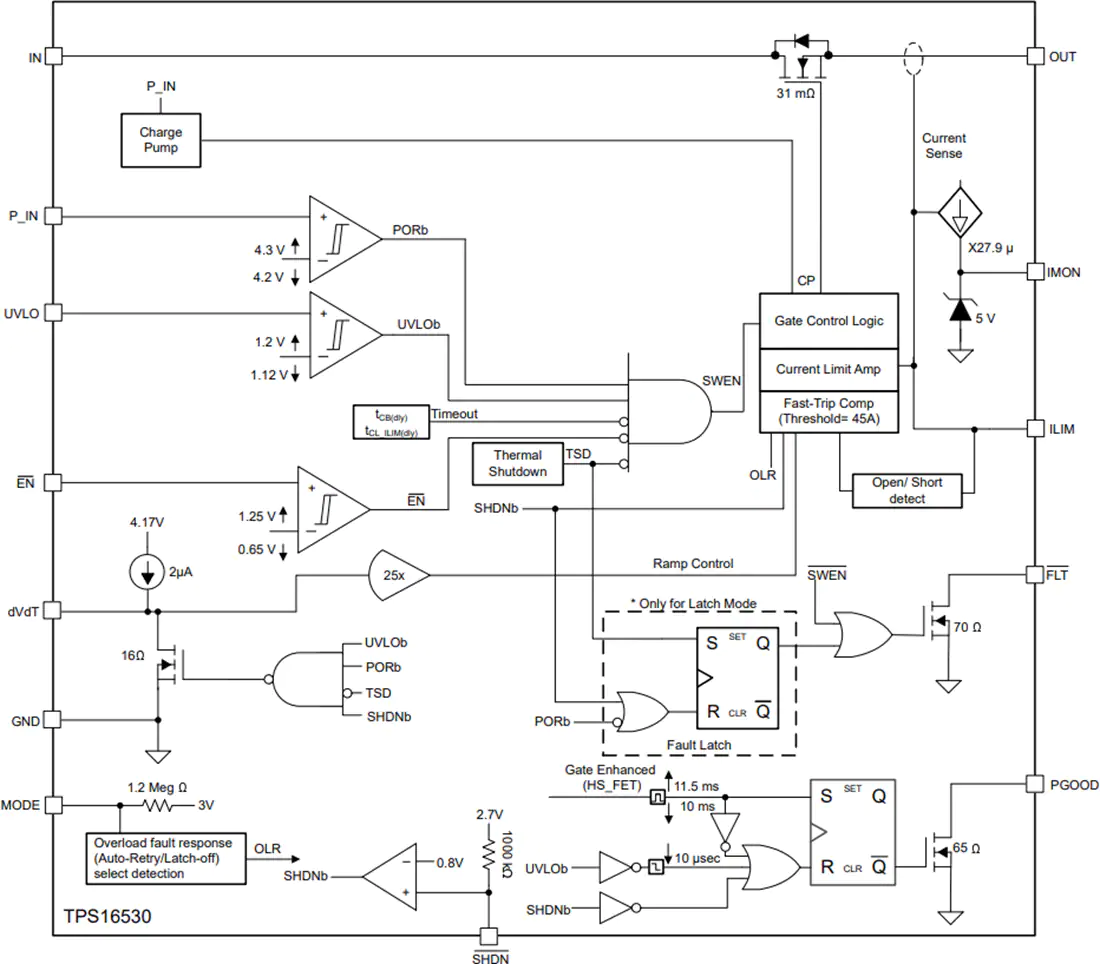

原理框图
