Skyworks Solutions Inc.  Si893x隔离放大器是电流隔离模拟放大器和delta-sigma调制器优化电压传感。Si893x放大器和调制器提供了良好的线性度，低偏移和增益漂移，以确保在整个工作温度范围内保持精度。这些隔离设备能够提供精确的测量，即使在存在高功率开关，如在电机驱动系统和逆变器中发现的。Si893x放大器具有0 ~ 2.5V标称输入电压，1µs低信号延迟和0.16mV典型输入偏置。

Si8935、Si8936和Si8937放大器分别具有高达25MHz的外部时钟、10MHz的内部时钟和20MHz的内部时钟。Si8935/36/37的输出来自一个二阶delta-sigma调制器。输出通常由系统中的MCU或FPGA进行数字滤波。典型应用包括工业、混合动力和可再生能源逆变器、交流、无刷和直流电机控制/驱动、车载充电器、电池管理系统和充电站。

特性

• 0 ~ 2.5V标称输入电压

• 调制器时钟选项:


• 外部时钟高达25MHz (Si8935)

• 10MHz内部时钟(Si8936)

• 20MHz内部时钟(Si8937)

• ±0.16mV输入偏置(典型)(Si8931/2)

• ±0.4mV输入偏置(典型)(Si8935/6/7)

• 优秀的漂移规范


• ±0.5µV/°C典型偏移漂移(Si8935/6/7)

• ±0.75µV/°C典型偏移(Si8931/2)

• 9ppm/°C典型增益漂移

• 9ppm/°C典型增益漂移

• 0.003%典型非线性(Si8935/6/7)

• 0.01%典型非线性(Si8931/2)

• 1µs低信号延迟(Si8931/2)

• ±0.06%典型增益误差(Si8931/2)

• ±0.05%典型增益误差(Si8935/6/7)

• 76dB典型信噪比(Si8931/2)

• 86dB典型信噪比(Si8935/6/7)

• 高共模瞬态抗扰度:

• 75 kv /µ年代

• 汽车opn:


• 符合aiag的PPAP文档支持

• IMDS和CAMDS列表支持

• 压缩包:

• 8针宽体拉伸SOIC

• 产品有窄体SOIC

• -40°C ~ 125°C温度范围

应用程序

• 工业、混合动力和可再生能源逆变器

• 白色家电中的变速电机控制

• 交流，无刷和直流电机控制和驱动

• 隔离开关模式和UPS电源

• 车载充电器、电池管理系统和充电站

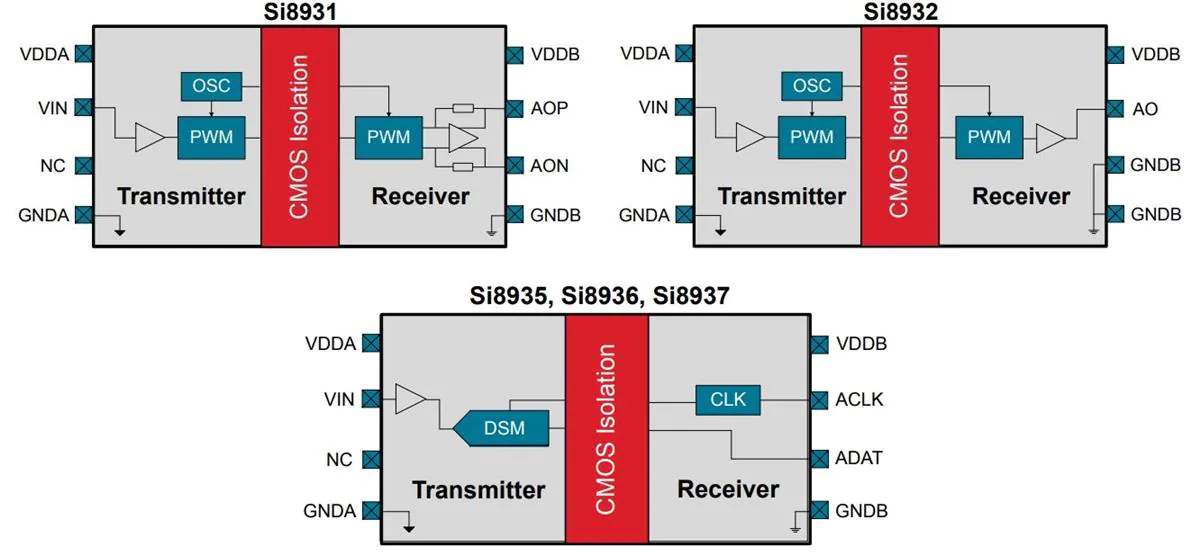

功能块图

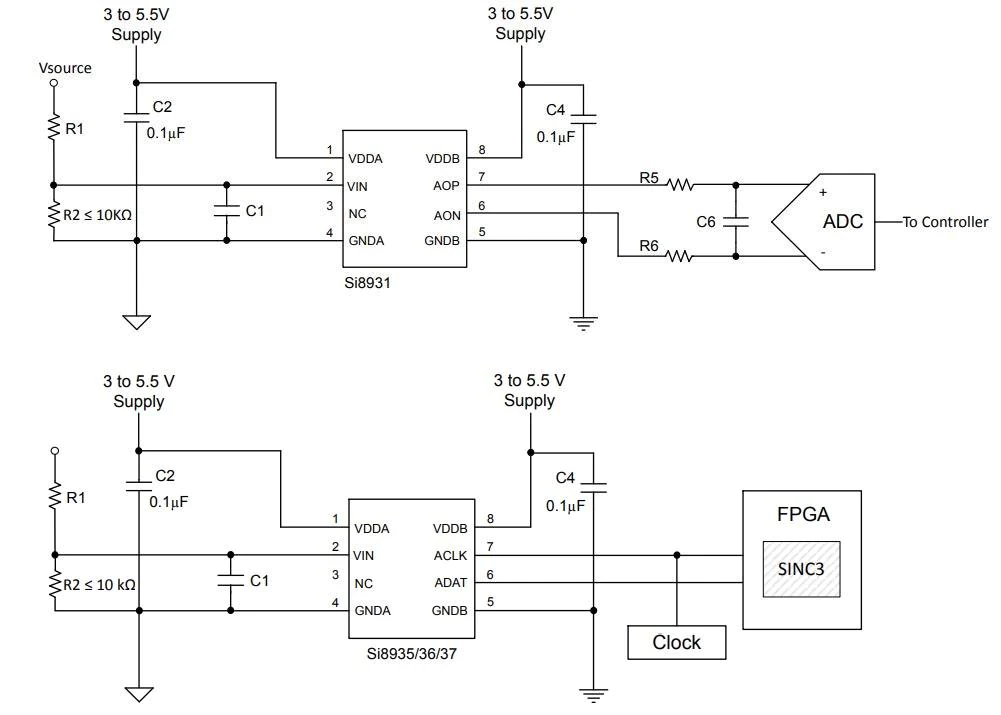

电压检测应用电路
