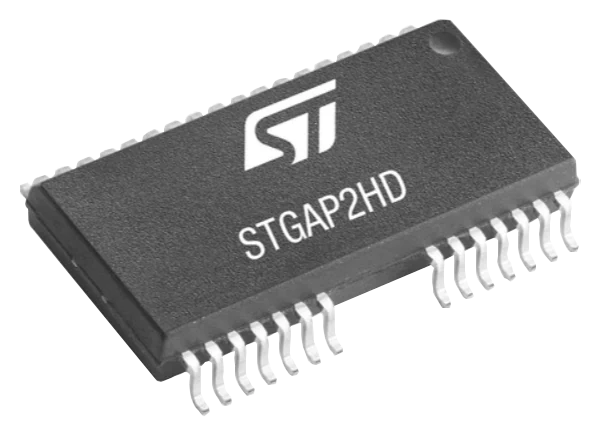

意法半导体STGAP2HD Galvanically Isolated 4A Dual Gate Driver实现了每个栅极驱动通道与低电压控制和接口电路之间的电隔离。栅极驱动器的特点是4A电流能力和轨到轨输出，适合中大功率应用，如功率转换和工业电机驱动逆变器。

STM STGAP2HD 4A双门驱动器具有分离的输出引脚，允许使用专用的门电阻独立优化开关。这与米勒钳功能在半桥拓扑的快速换向期间避免门尖峰。

STGAP2HD集成了专用SD和BRAKE引脚的保护功能。包括UVLO和热关闭，有效地设计高可靠性的系统。

在半桥拓扑中，联锁功能防止同时输出高，避免了错误逻辑输入命令时的直通条件。一个专用的配置引脚可以禁用联锁功能，使两个通道独立和并行运行。输入到输出的传播延迟结果在75ns内，提供了高的PWM控制精度。提供待机模式，减少空闲功耗。

特性

• 高压导轨可达1200V

• 4A接收器/源@ 25°C驱动器电流能力

• dV/dt瞬时免疫±100V/ns

• 75ns总的输入输出传播延迟

• 独立的接收器和源选项，方便栅极驱动配置

• 4米勒夹

• UVLO函数

• 可配置的联锁功能

• 专用SD和刹车销

• 栅极驱动电压可达26V

• 3.3V, 5V TTL/CMOS滞后输入

• 关闭温度保护

• 备用功能

• 6 kv电隔离

• 宽体SO-36W

应用程序

• 电机驱动器用于工业驱动器，工厂自动化，家用电器和风扇

• 600 v / 1200 v逆变器

• 电池充电器

• 感应加热

• 焊接

• 联合包裹

• 电力供应单位

• 直流-直流转换器

• 功率因数校正

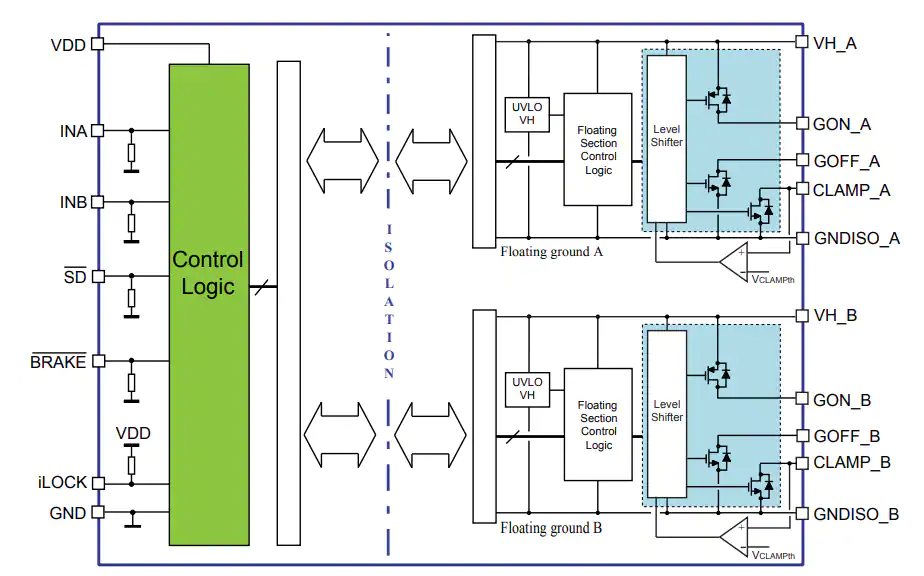

框图
