摘要: 设计用于在1.65V到3.6V信号电平之间的内存或SIM卡之间的接口。
NXP Semiconductors NVT4858双向双电压电平转换器NXP Semiconductors NVT4858双向双电压电平转换器NXP Semiconductors NVT4858双向双电压电平转换器NXP Semiconductors NVT4858双向双电压电平转换器NVT4858双向双电压电平转换器NXP Semiconductors NVT4858双向双电压电平转换器NVT4858双向双电压电平转换器NXP Semiconductors NVT4858双向双电压电平转换器兼容SD 3.0的双向双电压水平转换器,具有自动方向控制,支持SD 3.0 SDR104、SDR50、DDR50、SDR25、SDR12和SD 2.0高速(50MHz)和默认速度(25MHz)模式。

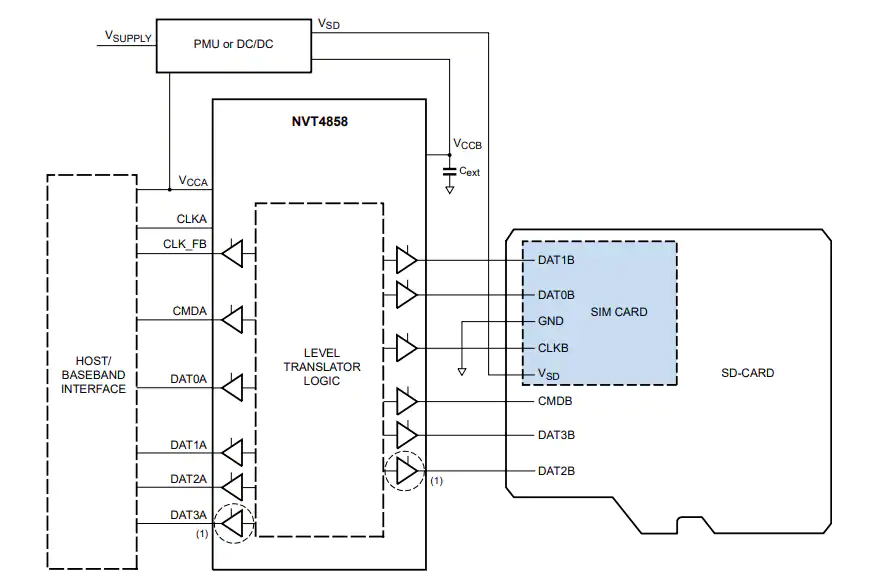

NXP NVT4858双电压水平转换器具有自动启用/禁用功能,连接到V(CCB)供应引脚,内置EMI滤波器,和强大的ESD保护(IEC 61000-4-2, 4级)上的V(CCB)或任何卡侧引脚。这些特性允许不需要外部ESD二极管。此外,NVT4858支持使用CLK和SD和SIM卡组合插座的两条数据线的SIM卡电压水平转换。
支持高达208MHz的时钟速率
符合SD 3.0规范的电压转换,支持SDR104、SDR50、DDR50、SDR25、SDR12、高速和Default-Speed模式
符合ETSI、IMT-2000和ISO-7816的SIM/智能卡接口要求
支持SD/SIM卡供电电压1.65V至3.6V
上位机单片机工作电压范围为1.08V ~ 1.95V
时钟同步反馈通道
推挽式输出级断后置结构,功耗低
通过V(CCB)自动启用和禁用
集成上拉和下拉电阻,无需外部电阻
集成EMI滤波器抑制数字I/ o的高次谐波
集成8kV ESD保护,根据IEC 61000-4-2, 4级V(CCB)或任何卡侧引脚-外部ESD二极管是不需要的
电平转移缓冲使ESD应力远离主机(零夹紧概念)

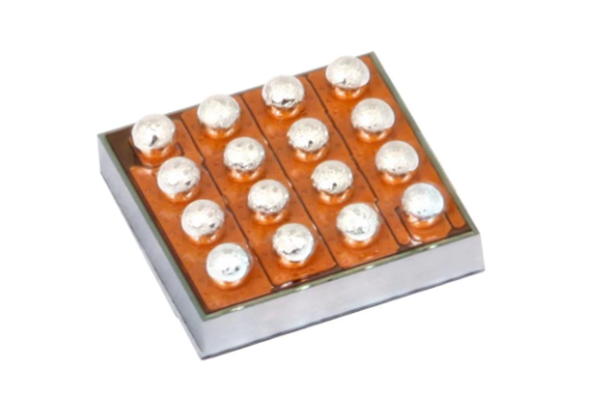

可在XQFN16与0.4毫米间距和WLCSP16与0.35毫米间距
智能手机
手机
数码相机
平板电脑
笔记本电脑
SD、MMC或microSD卡读卡器
