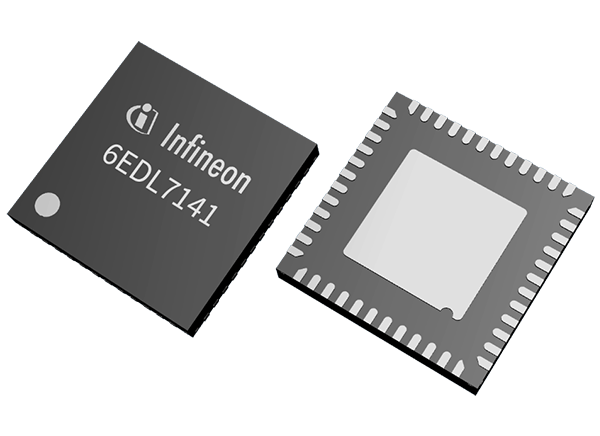

英飞凌Infineon Technologies 6EDL7141门驱动IC是专为三相无刷直流电机或永磁同步电机驱动应用而设计的。6EDL7141具有三个半桥驱动器，每个驱动器能够驱动高侧和低侧n型MOSFET。此外，该设备还提供了可编程死延时，以防止正常运行时HS和LS开关之间的电流击穿。

Infineon 6EDL7141门驱动IC具有独立的电荷泵，用于低侧和高侧门驱动，支持100%占空比和低电压供电操作。栅极驱动器可编程7V、10V、12V或15V电源。驱动信号的转换速率编程与细粒度，以减少EMI排放。

6EDL7141实现了许多保护功能，以提高应用程序的鲁棒性，在不利的条件下，如监测电源电压和系统参数。

集成的SPI提供了详细的故障报告和灵活的参数设置，如电流传感放大器的增益，转换
速率控制的栅极驱动器，各种保护功能，或栅极驱动器电压。

特性

• 三相智能门驱动器

• 5.5V ~ 60V工作电源电压(推荐工作条件)

• 1.5A sink/1.5A源峰值栅极驱动电流

• 可编程驱动电压(7V、10V、12V、15V)

• 独立可编程高/低侧回转速率控制

• 独立可编程的开关死区时间

• 控制使用3PWM或6PWM输入高达200kHz

• 内置换向表使用1PWM与或不霍尔传感器

• 集成的电源

• 具有可编程开关频率的高效率同步降压转换器

• 供应门驱动器充电泵，DVDD线性调节器，以及内部和外部组件

• 具有300mA电流的线性稳压器，适用于MCU和其他元件电源(DVDD)

• 双电荷泵，即使在低供电电压下也可提供栅极驱动器

• 三个集成电流检测放大器

• 增益和偏置可调

• 可配置低侧R(DSON)传感

• 三个集成的霍尔传感器比较器

• 集成ADC用于信号监测

• 锁定转子检测

• 3.3V/5V兼容数字接口

• 可编程SPI数字接口

• 保护功能

• 外部制动与可编程制动响应

• 电流检测放大器过流保护(OCP)(可编程)

• buck变换器和DVDD线性稳压器过电流保护(OCP)(可编程)

• 内部和外部电源的欠压锁定(UVLO)

• buck变换器和DVDD线性稳压器的过电压故障(OVLO)报告

• 超温警告和关机(OTW, OTS)

• 可编程看门狗定时器

• 通过nFAULT和SPI寄存器报告

• 热增强48pin VQFN封装

应用程序

• 电动工具

• 园艺工具

• 三相无刷直流电机和永磁同步电机

• 电动自行车

• 机器人，遥控玩具，民用无人机和多直升机

• 泵与风机

系统框图
