瑞萨电子RTKA489204DK0000BU电池管理器评估套件有助于RAA489204锂离子电池组模拟前端ic的测试。RAA489204监控电池电压和温度，并提供14位数字值，电池平衡控制和重大故障检测。RAA489204还包含菊花链硬件，以提供强大的板对板通信。

瑞萨电子(Renesas Electronics)的RTKA489204DK0000BU作为一个独立的显示器运行，或者与其他电路板结合，创建一个雏菊链应用程序。一块单独工作的板允许测试多达14个单元串联的锂离子电池组，使用标准的USB接口到PC。多达30个板级联(与菊花链通信从板到板)，以测试多达420个单元的系统。

特性

• 支持独立配置和菊花链配置

• Daisy链电容耦合(直接板对板或电缆连接)或变压器耦合电缆连接(由跳线选择的电容或变压器)

• 体外细胞平衡操作

• GUI为生成详细的寄存器、电压和/或SPI通信日志文件提供了一个导出选项

• 平衡电阻后的电池电压监测，以满足安全故障检测的目标。

• USB微控制器狗运行HID固件枚举和与Windows平台的通信

• 该评估套件包括用于电池电压产生的电阻分压器电源板

规范

• 电池电压-5V到+5V(注意:电池电压不能低于地面或高于65V)

• 外部输入ExT1到ExT4 = 0V到2.5V(外部温度测量热敏电阻板)

• V(BAT) = 12V至65V

• 两个GPIO端口用于监控温度(默认)或通用输入或输出

 内容

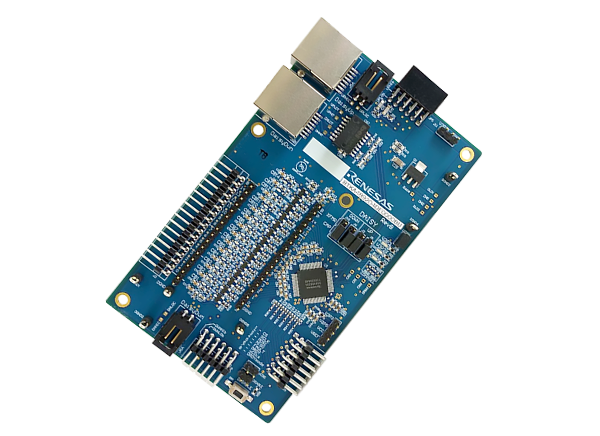

• RTKA489204DE0000BU RevB评价板

• MCB_PS4_Z多芯电源测试板

• RTKA489204MICROZ通信板

• 连接PC和评估板的USB线

• 一根双绞雏菊链电缆

• 一根水晶头雏菊链电缆
