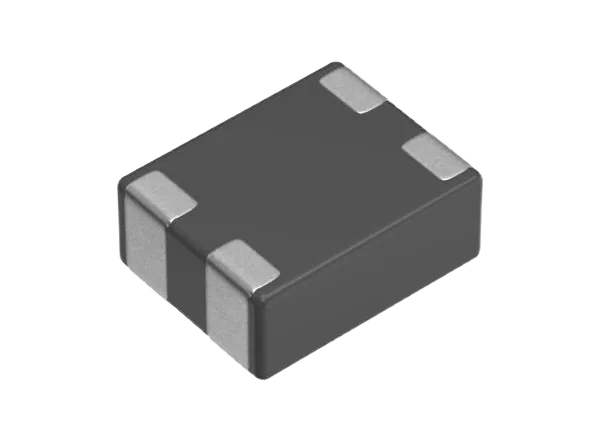

TDK kczh - dh汽车共模滤波器是超高速、差分信号线器件，差分模截止频率(100欧姆典型)支持高达6.0GHz。导电性树脂吸收外部和机械应力，提高抗热冲击能力。工作在-55°C至+125°C的温度范围内，这些阻流器/过滤器是汽车差动传动接口的理想选择，如相机、显示器和信息娱乐(LVDS, GVIF和USB3.0)。

特性

• 支持+125°C超高速差分信号线的多层共模滤波器

• 导电性树脂吸收外部和机械应力

• 提高抗热冲击能力

• 1210外壳尺寸1.25mm x 1.0mm x 0.5mm (LxWxT)

• 差分模式截止频率最高支持6.0GHz

• 理想的高速差动传输线，如USB3.0

• 无铅、无卤、REACH无svhc、符合RoHS标准

应用

• 相机

• 显示

• 信息娱乐

规格

• 100欧姆典型的差分截止频率

• 工作温度范围-55°C至+125°C

• 12欧姆或45欧姆共模阻抗在100MHz

• ±5欧姆或±25%的公差选择

• 1.5欧姆或2.5欧姆最大直流电阻选项

• 最大额定电流100mA

• 最大额定电压5V

• 10毫欧最小绝缘电阻
