Monolithic Power Systems (MPS) MP2731开关模式电池管理IC是一款4.5A，高度集成的开关模式电池充电管理设备，适用于单细胞锂离子电池或锂聚合物电池。该设备配合NVDC系统电源路径管理，适用于各种应用，包括智能手机、平板电脑、无线相机和其他便携式设备。其低阻抗功率路径优化效率，减少电池充电时间，延长电池寿命。I(2)C串行接口允许设备由于其充电和系统设置灵活控制。

MP2731支持各种输入源，包括标准USB主机端口和高功率壁式适配器，具有快速充电能力。MP2731通过DP/DM引脚提供USB输入类型检测。该设备支持USB on- go (OTG)操作，在输入总线上提供5V的输出电流限制高达3.0A。MP2731在没有软件控制的情况下启动并完成一个充电周期。它自动检测电池电压并在不同阶段给电池充电。当检测到充满时，充电器自动终止。当被充电的电池低于充电阈值时，充电器自动开始另一个充电周期。

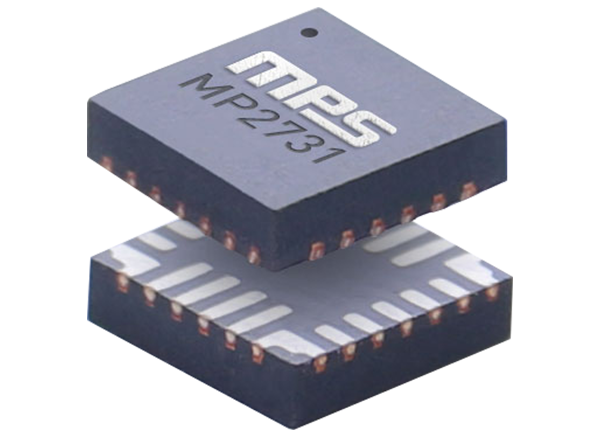

该充电器为电池充电和系统运行提供各种安全功能，包括充电安全计时器、电池温度监测、过压和过流保护。当任何故障发生时，充电器会向主机发出INT信号。该设备提供BATFET禁用控制，以进入发货模式，并通过DISC引脚系统复位功能。单片电源系统(MPS) MP2731可在QFN-26 (3.5mm x 3.5mm)封装。

特性

• 3.7V至16V工作输入电压范围

• 高达22V的持续电压

• 高效，4.5A, 1.35MHz降压充电器

• 3A充电电流，充电效率高达92%

• 可配置的D+/D-灵活，快速收费协议支持

• USB OTG带4.8V至5.5V可调输出(最高3.0A输出，最高93%效率与1.5A输出)

• NVDC电源路径管理

• 无电池或电池深度放电时即开即用

• 理想的二极管工作在电池补充模式

• 高电池放电效率14毫欧 BATFET高达9A

• I(2)C接口，用于灵活的系统参数设置和状态报告

• 全集成功率mosfet和电流传感

• 专用的DISC引脚控制运输方式和系统复位

• 13µ海运模式下电池漏电流小

• 集成ADC，用于监控输入电压、输入电流、电池电压、充电电流、系统电压和电池温度

• 充电状态指示器

• 安全功能包括可配置的JEITA电池温度保护充电模式，电池充电安全定时器，热调节和热关机，看门狗监测I2C运行，输入/系统过电压保护

应用程序

• 平板电脑

• 智能手机

• 无线摄像头

• 其他便携设备

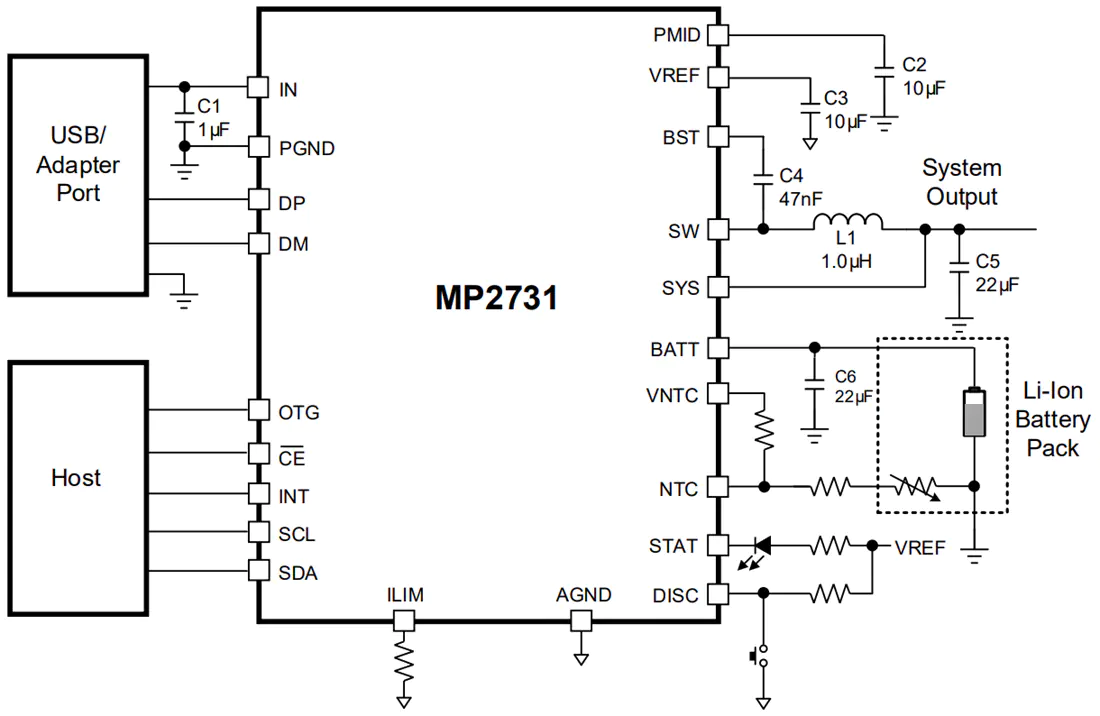

典型的应用程序
