NXP Semiconductors PTN3944 multichannel pcie4.0 Linear Equalizer用于pcie4.0, UPI和类似的高速接口。PTN3944演示了PCIe和UPI接口实现的高速信号质量增强要求。

NXP PTN3944多通道PCIe 4.0线性均衡器具有可编程线性均衡功能，通过引脚带或I(2)C控制输出摆动线性控制，以提高信号完整性，并通过减少符号间干扰(ISI)实现通道扩展。该设备支持跨各种通道条件的使用。

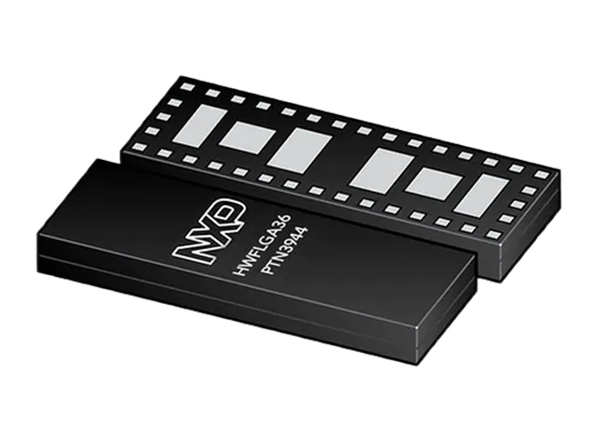

PTN3944封装在一个小型高性能HWFLGA36封装中，由1.8V电源供电。

特性

• 支持PCIe Gen1 (2.5Gbps) x4、Gen2 (5Gbps) x4、Gen3 (8Gbps) x4、Gen4 (16Gbps) x4


• 在8GHz时最大增益可达18.3dB

• 500mVppd到950mVppd输出摆动线性控制

• 平坦增益+0.7dB或-0.7dB

• 可通过I(2)C接口配置(支持16个从地址)

• 支持最大电压限制(Vvoltage_jump)，以匹配最新的系统平台功能

• 集成的终端电阻在发送和接收端提供阻抗匹配

• 所有高速通道上的RX均衡器，以补偿信号衰减

• 在频带(直流到奈奎斯特频率)和输入电压动态范围内具有良好的线性度

• 差分输入/输出回波损耗性能<-15dB高达8GHz

• 流动引脚，以简化PCB布局和最小化串扰影响


• DDNEXT <-60dB高达8GHz极低串扰

• DDFEXT <-50dB高达8GHz极低串扰

• 低有源电流消耗输出摆幅线性控制950mVppd


• 单通道62mA(典型值)

• 2通道125mA(典型值)

• 四通道250mA(典型值)

• 供电1.7V至1.9V

• 小型高性能HWFLGA36封装

• ESD HBM 1.5kV, CDM 1kV

• 工作温度范围-20°C ~ +85°C

应用程序

• 服务器

• 数据中心

• AI /毫升硬件加速器

• 集线器或对接设备

• 边缘移动计算设备

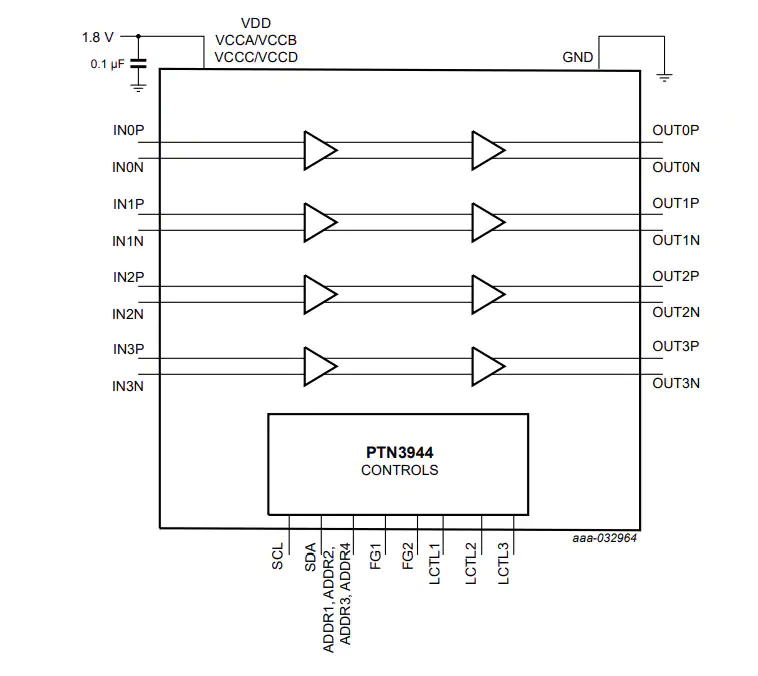

功能图
