NXP Semiconductors PTN38003A Type-C USB 3.2和DisplayPort v1.4组合线性Redriver提供了一个高性能和优化的USB Type-C 下游面对(DFP)或上游面对(UFP)端口。PTN38003A重驱动程序满足在支持USB 3.2 Gen2和VESA显示端口1.4超过USB Type-C Alt模式标准的平台上的信号质量增强需求。

NXP PTN38003A组合线性重驱动提供:
可编程线性均衡。

• 输出摆动线性控制引脚带或I(2)C控制。

• 通过减少码间干扰(ISI)提高信号完整性，实现信道扩展。

• 设备还采用DP模式对边带信号进行监控，以优化配置、节能模式和性能。

实现USB操作，PTN38003A具有内置的先进的电源管理能力，在USB3.2低功耗模式下(U2/U3)能够显著节约电能。redriver检测LFPS (low frequency Periodic Signaling)/ LFPS (LFPS Based PWM Message)信令，以配置操作(USB3.2 Gen 1/Gen 2和x1/x2)和连接电气条件，并动态激活/关闭内部电路和逻辑。PTN38003A在没有主机软件干预的情况下执行这些操作以节省电能。在DisplayPort (DP)操作中，PTN38003A监控AUX交易，并在DP Link初始化和训练期间调整DisplayPort通道设置。

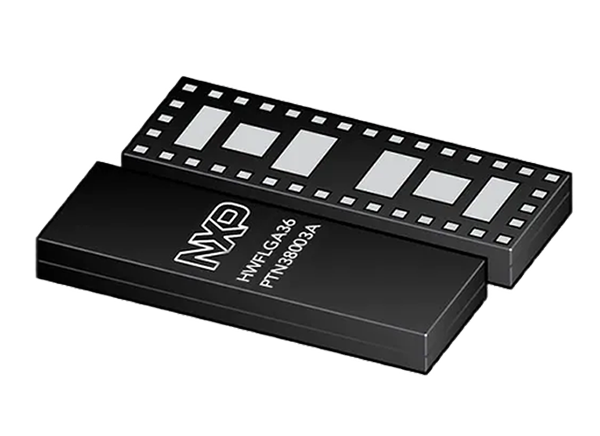

PTN38003A封装在一个小型、高性能的HWFLGA36封装中，由1.8V电源供电。

特性

• 组合USB和DisplayPort线性重驱动，支持4输入4输出操作在以下模式


• 第1x1代，第1x2代，第2x1代，第2x2代(每车道5Gbps和10Gbps)

• DP 1.4 4车道(1.62 / 2.7 / 5.4 / 8.1Gbps /车道)

• USB 3.2 + DP 1.4 2 lane

• 最大峰值增益:~12dB @ 5 GHz;~ 10 db @ 4.05 ghz

• 支持DP AUX Snoop功能，自动车道计数，电源关闭模式设置，输出信号摆动线性度和均衡增益控制

• 单路VDD电源=1.8 V±5%


• DDNEXT <-50dB @ 10GHz;-15dB @ 10GHz

• CMRR -30dB @ 1GHz;PSRR: -41dB @ 200MHz

• 低功耗设计，具有非常低的功耗节省模式

• 良好的信号和功率完整性


• 最多支持4个I(2)C外设地址

• 低功耗


• 450mW 4有源通道

• 0.4mW USB U2/U3节电模式

• 5.7mW DisplayPort D3省电模式

• 90ps (max)低传播延迟

• ESD HBM 1.5 kv

• 小薄包装HWFLGA 36 (2.1mm x 6.0mm x 0.6mm)， 0.4mm间距

应用程序

• 用于USB Type-C主机/源程序

• 智能手机和平板电脑

• 笔记本、AIO和台式电脑

• 集线器或对接设备

• 用于USB Type-C设备/接收器应用

• 停靠点

• 显示单位

框图
