NXP Semiconductors PTN38007 Multi-protocol USB4 20Gbps Linear Redriver为USB3.2, DisplayPort 1.4，和Thunderbolt3 Alt模式/ USB4应用程序的下游面对端口(DFP)或上游面对端口(UFP)应用程序进行了优化。PTN38007具有从DP模式(AUX)和Thunderbolt3/USB4模式(LSTX/RX)窥探边带信号的监控功能，以优化配置和识别省电模式。

NXP PTN38007多协议USB4 20Gbps Linear Redriver提供可编程线性均衡，输出摆动线性控制引脚带，或I(2)C控制，以提高信号完整性，并通过减少符号间干扰(ISI)实现信道扩展。PTN38007通常用于处理器和面向USB Type-C 端口的retimer之间。

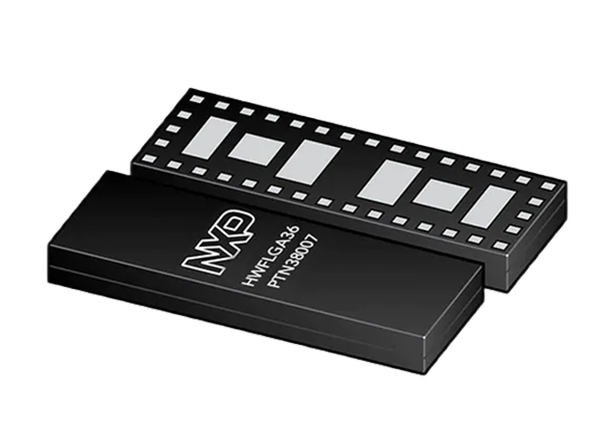

PTN38007由1.8V电源供电，采用小型高性能HWFLGA36封装。

特性

• 灵活的20 Gbps USB Type-C线性重驱动程序支持USB Type-C 和VESA规格指定的5种信令模式

• 支持Thunderbolt3/ USB4车道速度10/10.3125/20/20.6Gbps


• LSTX和LSRX窥探

• 基于I(2)C寄存器的平坦增益和线性控制

• 10GHz时峰值增益+20dB

• 支持USB 3.2 Gen1x1, Gen 1x2, Gen2x1, Gen2x2 (5Gbps和10Gbps)


• 基于I(2)C寄存器的平坦增益和线性控制

• 在5GHz时峰值增益为+12.1dB

• 支持1.62Gbps (RBR)、2.7Gbps (HBR)、5.4Gbps (HBR2)、8.1Gbps (HBR3)和DP 2.0 UHBR3的目标性一致性


• 在DP链路培训期间进行DP AUX监控，以控制DP信道

• 基于I(2)C寄存器的平坦增益和线性控制

• 4.05GHz时峰值增益+10.2dB

• 兼容DP1.4, Thunderbolt3和USB4, USB3.2标准，USB Type-C Alt模式互操作性测试

• 可配置通过I(2)C接口与可配置的地址引脚

• 集成的终端电阻在发送和接收端提供阻抗匹配

• USB-C连接自主方向检测及其可配置的使能控制

• 支持最大电压限制(Vvoltage_jump)，以配合最新的USB3规范和计算平台能力

• 所有高速输入上的RX均衡器，以补偿信号衰减

• 自动接收器终止检测在usb3.2和USB4模式

• 在频率范围(50MHz至10.3GHz)和电压动态范围内具有良好的线性度

• 优异的差动回波损耗性能

• 流动引脚，以简化PCB布局和最小化串扰影响

应用程序

• 用于USB Type-C主机/源程序

• 智能手机和平板电脑

• 笔记本、AIO和台式电脑

• 集线器或对接设备

• 用于USB Type-C设备/接收器应用

• 停靠点

• 显示单位

框图
