NXP Semiconductors PTN3816 20Gbps 4-Lane DisplayPort Linear Redriver提供高性能，每lane 20Gbps解决方案，用于DisplayPort上游(DP源端)和下游(DP Sink端)应用。PTN3816可以提高各种平台和应用的DisplayPort接口的高速信号质量。

NXP PTN3816 20Gbps 4-Lane DisplayPort Linear Redriver具有引脚可编程接收均衡，输出线性控制，提高信号完整性，并通过减少符号间干扰(ISI)实现信道扩展。此外，该IC实现了AUX窥探，以监控AUX信号，以优化配置链路，实现节能和SI性能。

PTN3816实现特定应用可配置的控制引脚。这些引脚可以被适当地绑在PCB上或连接到微控制器的GPIO引脚。

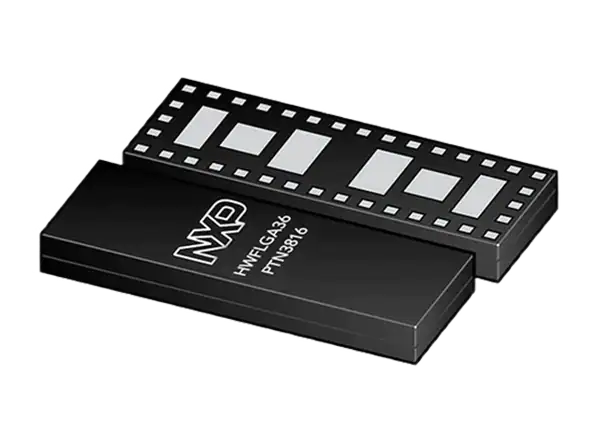

PTN3816封装在一个小的高性能HWFLGA36封装，2.1mm x 6.0mm x 0.6mm大小和0.4mm间距，由1.8V电源供电。

特性

• 实现DisplayPort线性重驱动，可以操作各种链路速率-

• 1.62Gbps (RBR)、2.7Gbps (HBR)、5.4Gbps (HBR2)、8.1Gbps (HBR3)、10Gbps、13.5Gbps、20Gbps

• 支持配置1、2、4通道数量

• DP AUX监控链路配置和电源管理

• 实现热插拔检测(HPD)，深度节能

• GPIO可配置的输出摆动线性控制和Rx均衡器增益设置消除了I(2)C寄存器配置的需要

• 高速重驱动路径支持DP++模式，目标DP到HDMI接口使用

• 支持最大电压限制(Vvoltage_jump)，以对准系统平台能力

• 集成的终端电阻提供发送和接收端阻抗匹配

• 在频带和电压动态范围内具有良好的线性

• 优异的差速器回波损耗性能

• 引脚输出最小化PCB串扰影响

• 低有源电流消耗，输出线性度控制设定为950mVppd


• 单通道DP: 62mA(典型值)

• 2通道DP: 125mA(典型值)

• 4车道DP: 250mA(典型值)

• 节电状态:

• DisplayPort休眠D3模式3.2mA (typ)

• 深度节电(HPD低)时10μA(典型值)

• 供电范围1.7V ~ 1.9V

• 小型高性能HWFLGA36封装


• 2.1mm x 6.0mm x 0.6mm间距0.4mm

• ESD HBM 1.5kV CDM 1kV

• 工作温度范围-20°C ~ +85°C

应用程序

• 显示接口源应用程序

• 智能手机和平板电脑

• 笔记本、AIO和台式电脑

• 集线器或对接设备

• 显示端口水槽应用程序

• 停靠点

• 显示单位

框图
