德州仪器TLV360x/TLV360x- q1高速轨道到轨道比较器是一个325MHz, 2.5ns传播延迟比较器与轨道到轨道输入。TLV360x/TLV360x- q1具有快速响应和宽工作电压范围，非常适合激光雷达、测距仪和线路接收器中的窄信号脉冲检测和数据和时钟恢复应用。

TI TLV360x/TLV360x- q1高速Rail-to-Rail比较器提供推拉(单端)输出，与其他高速差分输出比较器相比，简化并节省I/O接口板对板接线成本，同时降低功耗。该器件直接与下游电路中大多数流行的数字控制器和IO扩展器接口。

TLV360x/TLV360x- q1封装在一个微小的5针SC70封装中，使其适合于空间有限的设备。TLV360x-Q1设备是AEC-Q100合格的汽车应用。

特性

• 2.5ns快速传播延迟

• 600ps低过载分散

• 325MHz高切换频率

• 1.25ns窄脉宽检测能力

• 推挽输出

• 2.4V至5.5V宽供电范围

• 输入共模范围超过两轨200mV

• ±5mV低输入偏置电压

• 已知的启动条件在输出

• TLV3601 (5-Pin SC70)封装

• 功能安全能力


• 可用于辅助功能安全系统设计的文档[TLV3601]

应用程序

• 激光测距仪

• 时钟和数据恢复

• 示波器和逻辑分析仪中的高速触发功能

• 激光雷达中的距离传感

• 无人机视觉

• 高速差分线路接收机

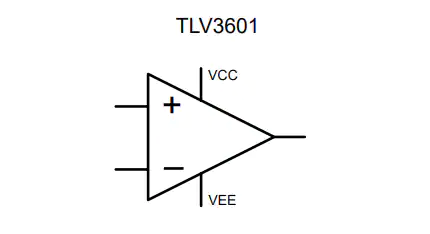

功能图
