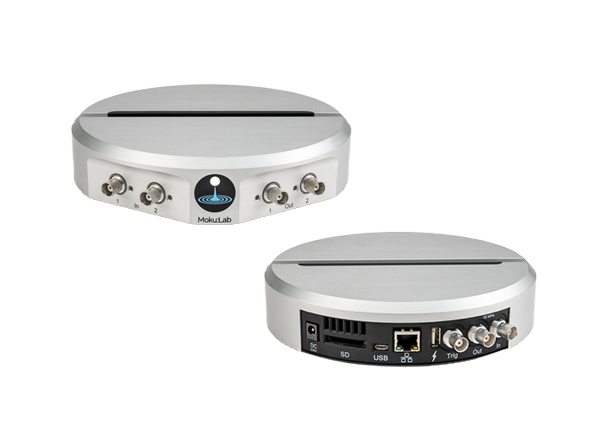

Liquid Instruments Moku:Lab可重构硬件平台将FPGA的数字信号处理能力与通用模拟输入和输出相结合，用于工程和研究应用。这些设备有5或12个仪器(取决于型号)。模拟前端的设计具有最大的通用性。2路500MSa/s输入可配置交直流耦合，阻抗50欧姆或1毫欧，输入电压范围1Vpp或10Vpp。Moku:Lab还具有两个1GSa/s输出，带有300MHz抗混叠滤波器，允许在测量输入时产生两种高精度波形。

Moku:Lab拥有一个超稳定的内部振荡器，精度超过500ppb，输入和输出参考值为10MHz，用于与外部时基同步。设计了一个专用的DC到5MHz外部触发器输入TTL (1.8V到5V)电压。一些仪器使用Moku:Lab的模拟输入作为高精度外部触发器，对系统的触发设置有更多的控制。液体仪器Moku:实验室可重构硬件平台提供Wi-Fi，以太网，或USB连接，在拥挤的环境中易于控制。

特性

• 200MHz锁定放大器(仅限全套)

• 250 mhz波形发生器

• 250 mhz频谱分析仪

• 300MHz任意波形发生器

• PID控制器(全套)

• PDH技术激光锁盒(全套)

• 200 mhz的示波器

• 200MHz相位计(仅配套)

• 数字滤波器盒(仅限全套)

• 120MHz频率响应分析仪(仅配套)

• 1 msa / s数据记录器

• FIR滤波器生成器(仅配套)

应用程序

• 200 mhz锁定放大器

• Pump-probe /超快光谱

• 激光扫描显微镜(SRS、TA等)

• 磁传感(磁光克尔效应)

• 激光频率稳定

• 250 mhz波形发生器

• 信号仿真

• 激光扫描显微镜

• 电路设计与表征

• 系统同步

• 时钟脉冲源

• DAC /放大器特性

• 250 mhz频谱分析仪

• 频域分析

• 系统响应特性

• 噪声测量

• 射频系统设计

• 杂散信号识别

• 300MHz任意波形发生器

• 随机模式扫描

• 系统响应模拟

• 加法制造

• 量子光学

• PID控制器

• 反馈控制系统设计

• 激光频率稳定

• 温度调节

• 扫描头/样品台定位

• 压力、力、流量和其他控制

• PDH技术激光锁盒

• Pound-Drever-Hall技术

• 精密光谱学

• 引力波探测

• 自定义锁相环

• 其他闭环控制系统

• 200 mhz的示波器

• 信号监测与分析

• 电路设计与表征

• 时钟抖动/分析

• 光电探测器校准

• 自动化系统测试

• 系统测试与调试

• 200 mhz相位计

• 振荡器的分析

• 光学/超声波测距

• 引力波探测

• 干涉测量法

• 锁相环

• 数字滤波器的盒子

• 系统设计

• 闭环控制

• 噪声过滤

• 信号放大

• 120MHz频率响应分析仪

• 阻抗测量

• 电容/电感测量

• 稳定性分析

• 电力供应分析

• EMI滤波器特性

• 1 msa / s数据记录器

• 温度监控

• 振动分析

• 环境监测

• 其他传感器数据记录

• 冷杉滤波器构建器

• 脉冲响应模拟

• DSP系统设计

• 噪声过滤

• 信号放大

规范

• 模拟输入

• 100赫兹到50欧姆

• 30 hz到1 毫欧

• 2声道

• 200MHz带宽(-3dB)到50欧姆

• 每通道500 msa / s

• 12位分辨率

• 最大10V输入50欧姆，衰减20dB

• 50欧姆/ 1 毫欧输入阻抗

• AC / DC输入耦合

• 交流耦合角(-3dB)

• BNC连接器

• 模拟输出

• 2声道

• 在300 mhz带宽(3 db)

• 每通道采样速率1GSa/s

• 16位分辨率

• 2 v到50欧姆

• 50欧姆输出阻抗

• 直流输出耦合

• BNC连接器

• 外部触发输入

• TTL兼容触发波形

• DC到5MHz触发带宽

• Hi-Z触发阻抗

• 1.8V至5V触发电平

• BNC连接器

• 典型功耗20W, USB充电30W

• 100V至240V电源电压范围，50/60Hz

• D0 8.66“x 1.70”尺寸

• 肯辛顿锁兼容

• 时钟参考

• 方波形

• 10 mhz输出频率

• 3 dbm的输出电平

• BNC连接器

• 正弦/平方波形

• 10 mhz±250 khz的频率

• ±10 dbm输入范围

• BNC连接器

• 10 mhz频率

• < 500磅的稳定

• 内置时钟

• 10 mhz参考输入

• 10 mhz参考输出

• 温度范围

• 0 ~ +45°C工作

• -10°C ~ +60°C存储

• 连接

• 10/100 base - t以太网

• wi - fi 802.11 b / g / n

• 2个BNC模拟输入

• 2个BNC模拟输出

• 网络

• 微型usb数据端口

• a型USB充电接口

• 提供16GB 10级SD卡

• 1个BNC外部触发输入

• 1x BNC 10MHz时钟参考输入

• 1x BNC 10MHz时钟参考输出

• 提供12V(DC)电源模块
