Maxim MAX20011C/MAX20011D高效降压变换器工作在3.0V到5.5V的输入电压范围，提供0.5V到1.275V的输出电压范围。宽的输入/输出电压范围和提供高达16A峰值输出电流的能力，使该设备非常适合板载点和后调节应用。MAX20011C/MAX20011D实现±1.5%的输出误差，过载，线路和温度范围。

MAX20011C/MAX20011D具有2.2MHz的固定频率PWM模式，以获得更好的抗噪声能力和负载瞬态响应。2.2MHz的频率操作允许使用全陶瓷电容器，并将外部组件最小化。扩频调频选项最大限度地减少辐射电磁辐射。集成的低R(DS(ON))开关提高了高负荷下的效率，使布局比离散解决方案更简单。

Maxim集成MAX20011C/MAX20011D提供出厂预置输出电压。I(2)C接口支持动态电压调整与可编程的转换速率。其他功能包括可编程软启动，过电流和过温保护。

特性

• 高效的电源转换器

• 最大输出电流可达16A

• MAX20011C: 16

• MAX20011D: 12

• 差分遥测电压

• 3.0V至5.5V工作电源电压

• I(2)C控制输出电压(0.5V至1.275V在6.25mV级)

• 优秀的load-transient性能

• 可编程的补偿

• 2.2MHz或1.1MHz的工作频率

• ±1.5%输出电压精度

• 复位输出

• 电流型,forced-PWM操作

• ASIL D兼容

• 多余的引用

• 阿拉伯学者诊断

• 压电陶瓷在我(2)C

• 可编程OV/UV，精度±1%

• 超温、短路保护

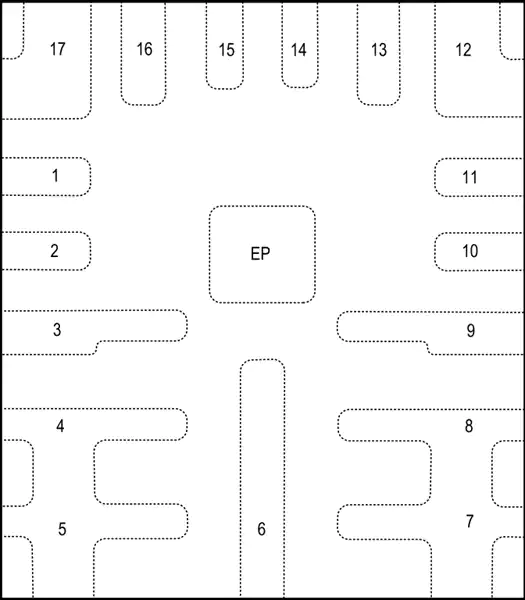

• 3.5mm x 4mm 17-pin侧面可润湿FC2QFN

• -40°C至+125°C 1级汽车温度范围

应用程序

• 汽车ADAS系统

• SoC的核心力量

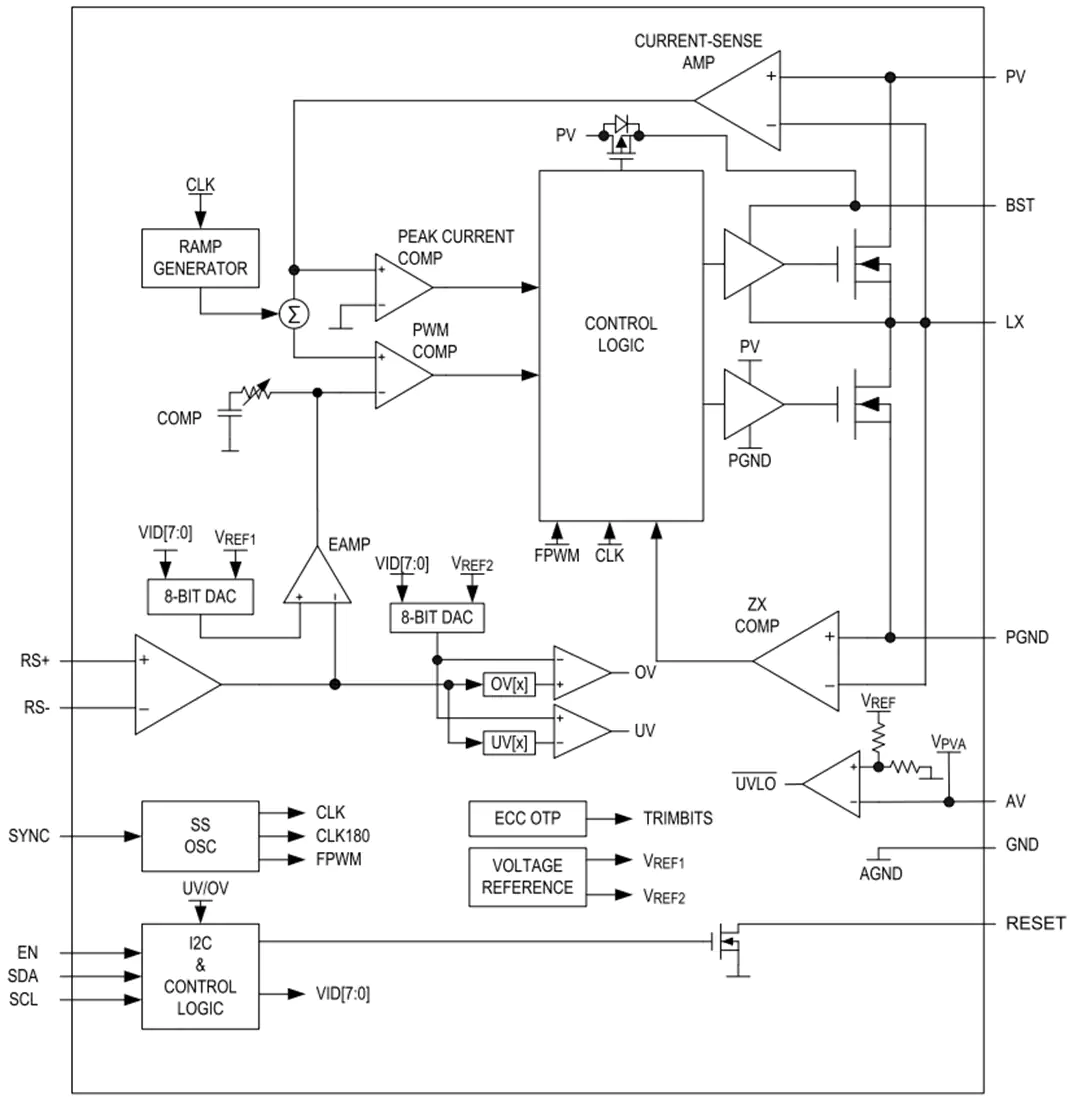

框图
