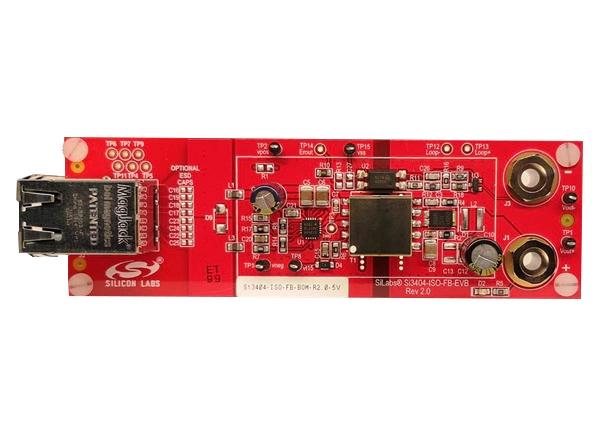

Silicon Labs Si3404 PoE PD隔离反激式评估套件提供了一种基于Si3404 PoE IC的以太网电源(PoE)供电设备(PD)应用中的电源参考设计。Si3404是一个高度集成的，符合IEEE 802.3at 1型，脉宽调制(PWM)开关调节器。Si3404集成了检测电路、分类电路、dc/dc开关、热插拔开关、TVS过电压保护、动态软启动电路、逐周期限流、热停机和涌流保护。

Silicon Labs的Si3404 PoE PD隔离反激评估试剂盒有3.3V/3.5A, 5V/2.5A和12V/1A变种。通过安装R14 = 88.7k欧姆，将开关频率设置为220kHz。

端到端效率

图表显示端到端的EVB效率，其中二极管桥上的电压降包括在内，led被移除。

特性

• IEEE 802.3 af兼容

• 非常小的应用PCB表面

• 效率高

• 高集成

• 低轮廓4mm x 4mm 20针QFN

• 集成热停机保护

• BOM成本低

• 集成瞬态过电压保护

• 配备现货变压器
