Nisshinbo NJG1816K75-TE1超低电流SPDT开关是一个2位控制SPDT开关GaAs单片微波集成电路(MMIC)适合LPWA应用。该开关在1.6V的低控制电压下工作，由于超低电流消耗，是具有电池运行的物联网设备的理想选择。NJG1816K75-TE1超低电流SPDT开关工作在-55°C至150°C的温度范围内，存储在-40°C至105°C的温度范围内。该开关符合RoHS标准，不含卤素。典型应用包括天线切换、路径切换和通用切换应用。

特性

• 符合RoHS，无卤素，MSL1

• dfn6 - 75包

规范

• 30dBm射频输入功率

• 4.5 v控制电压

• 380兆瓦的功率损耗

• -40°C至105°C的存储温度范围

• -55°C至150°C的工作温度范围

• 0.1μA典型低电流消耗

• 0.45dB典型@f=920MHz低插入损耗

• 30dB典型@f=920MHz高隔离

• 最低控制电压1.6V

• 30dBm典型@f=920MHz P-0.1dB

• 1mm × 1mm × 1mm的包装尺寸

应用程序

• 天线切换、路径切换和通用切换应用

• LPWA (SIGFOX、LoRaWAN和Wi-SUN)应用

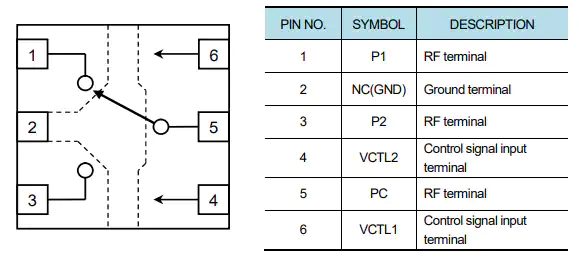

框图

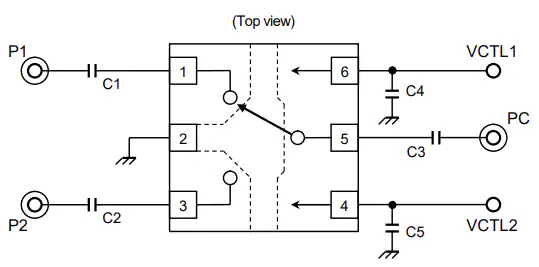

应用电路图
