Maxim MAX16191监控电路是一款单通道、超高精度0.35%的监控电路，用于监控低核心系统电源电压。当监控的供电电压低于出厂调整的欠压/过压阈值窗口时，复位输出断开。当监控的电源电压降到阈值窗口内时，复位输出在复位超时时间后停止。复位输出是有源低电平，并提供开路漏极或推挽配置。

Maxim MAX16191监控电路标称输入电压等级是工厂可编程到0.6V至0.9V之间的任何电压。MAX16191提供了在±2%到±5%的欠压/过压窗口阈值范围内监测系统供电电压的灵活性。欠压/过压阈值水平是工厂可编程的，并且相对于标称输入电压设置是对称的。

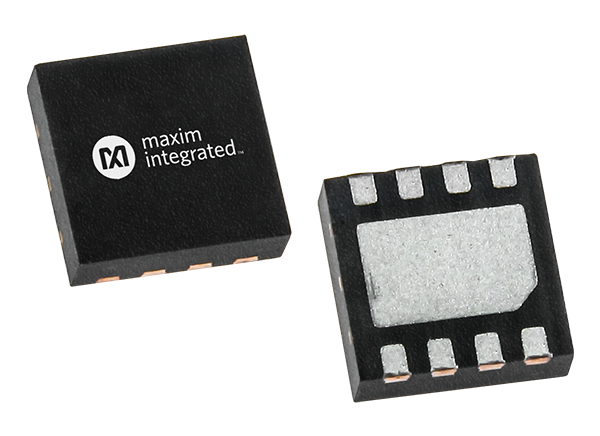

MAX16191的汽车温度范围为-40°C到+125°C，可采用2mm x 2mm的8引脚TDFN侧可湿封装。

特性

• 阈值精度±0.35%

• AEC-Q100合格

• 0.6V至0.9V名义阈值范围

• ±2% ~±5% UV/OV监测范围

• 开漏/推挽复位输出选项

• 8针TDFN, 2mm x 2mm侧可湿侧翼，无外露垫

• -40°C ~ +125°C温度范围

应用程序

• 高级驾驶辅助系统(ADAS)

• 多电压asic

• 服务器

• 存储设备

典型的应用程序图

原理框图
