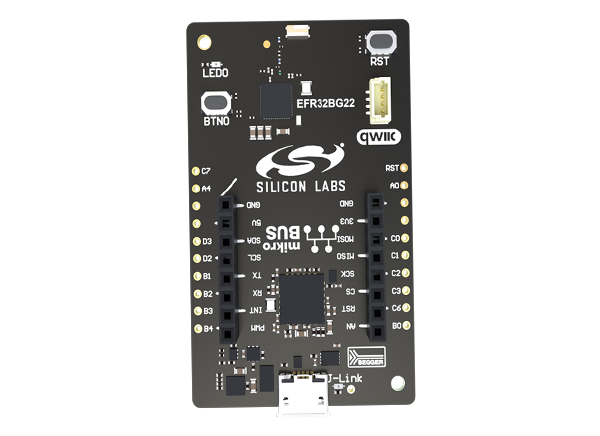

Silicon Labs BG22 Wireless SoC Explorer Kit是EFR32BG22 Gecko无线蓝牙 片上系统的一个超低成本、小尺寸的开发和评估平台。Explorer工具包为开发Silicon Labs无线应用程序提供了必要的工具。BG22资源管理器套件包括一个mikroBUS 插座和Qwiic 连接器，允许用户通过大量现成的电路板向套件添加功能。

使用USB Micro-B电缆和板上的J-Link调试器，Silicon Labs BG22 Explorer Kit的编程很容易完成。USB虚拟COM端口提供了到目标应用程序的串行连接，而数据包跟踪接口(PTI)提供了关于无线链路中传输和接收数据包的宝贵的调试信息。Simplicity Studio 支持BG22资源管理器工具包，并提供了一个板支持包(BSP)，给应用程序开发人员一个飞行的开始。

将外部硬件连接到BG22 Explorer Kit可以使用20个breakout pads来完成，这些breakout pads提供来自EFR32BG22 Wireless Gecko的外围设备，如I(2)C, SPI, UART和gpio。mikroBUS插座允许插入mikroBUS附加板，通过SPI、UART或I(2)C与EFR32BG22接口。Qwiic连接器可用于通过I(2)C连接Qwiic connect System的硬件。

特性

• EFR32BG22 Wireless Gecko SoC (EFR32BG22C224F512IM40)

• 高性能2.4GHz无线电

• 32位Arm Cortex -M33最大工作频率为76.8MHz

• 512kB闪存和32kB RAM

• 用户LED和按钮

• 20针2.54 mm漏焊盘

• mikroBUS 插座

• Qwiic 连接器

• SEGGER J-Link车载调试器

• 虚拟串行通讯端口

• 包跟踪接口(PTI)

• usb供电的

 内容

• BRD4103A Explorer Kit BG22 SoC

• USB a型转Micro-USB线缆

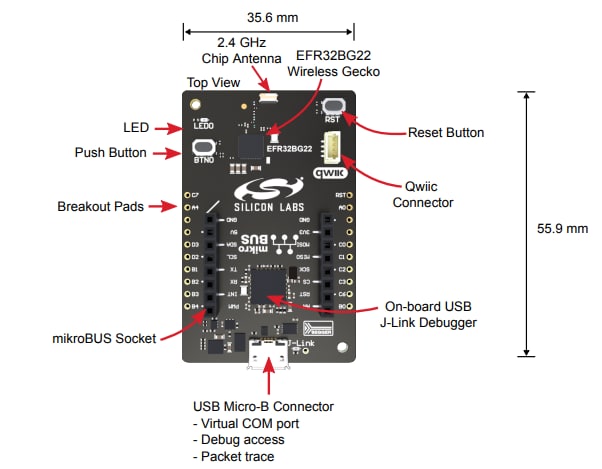

设备布局

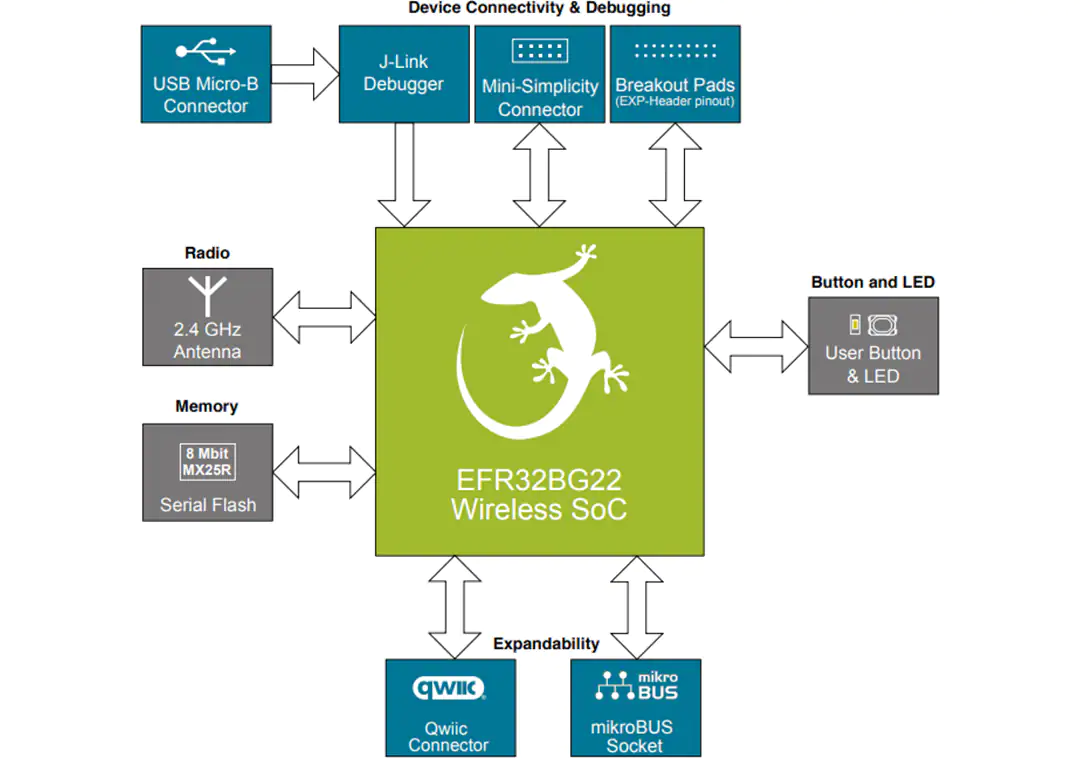

框图
