瑞萨电子EK-RA2E2评估套件允许用户评估RA2E2 mcu的特性。EK-RA2E2结合瑞萨的灵活软件包(FSP)和e2工作室IDE开发嵌入式系统应用程序。瑞萨电子EK-RA2E2评估套件具有丰富的车载功能，可与多种流行的生态系统附加组件一起使用。

特性

• MCU本地引脚接入


• R7FA2E2A72DNK单片机

• 48MHz, Arm Cortex -M23核心

• 62KB的代码Flash, 8KB的SRAM

• 24针，HWQFN封装

• 本机引脚访问通过原型友好的男性头

• 单片机电流测点

• 生态系统和系统控制访问


• MikroElektronika mikroBUS连接器

• SparkFun Qwiic 连接器

• 两个SeeedGrove 系统(I(2)C和模拟)连接器

• 两个Digilent Pmod (SPI和UART)连接器

• Arduino (Uno R3)连接器

• 三个用户led(红、蓝、绿)

• 电源LED(白色)表示是否有调节电源

• Debug灯(黄色)，表示调试连接

• 两个用户按钮

• 一个复位按钮

• 调试车载门限)

• 调试(ETM, SWD和JTAG)

• 调试门限)

• USB(调试)

• 外部电源

• 多个5V输入源


• 调试模式


• 用户led和按钮


• 五个最受欢迎的生态系统扩展


• 单片机启动配置

 内容

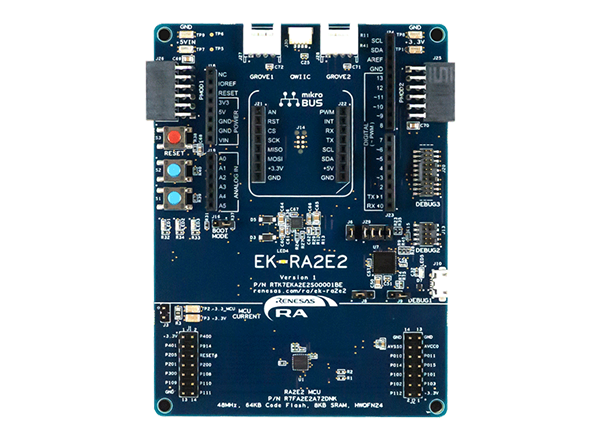

• EK-RA2E2电路板

• Micro USB设备线(a型公转Micro - b公)

必需的设备

• 软件需求


• Windows 10操作系统

• SEGGER J-Link USB串行驱动程序

• SEGGER J-Link实时传输(RTT)查看器，虚拟终端仿真应用

• 硬件需求


• EK-RA2E2董事会

• Micro USB设备线

• 一台至少有一个USB接口的PC机

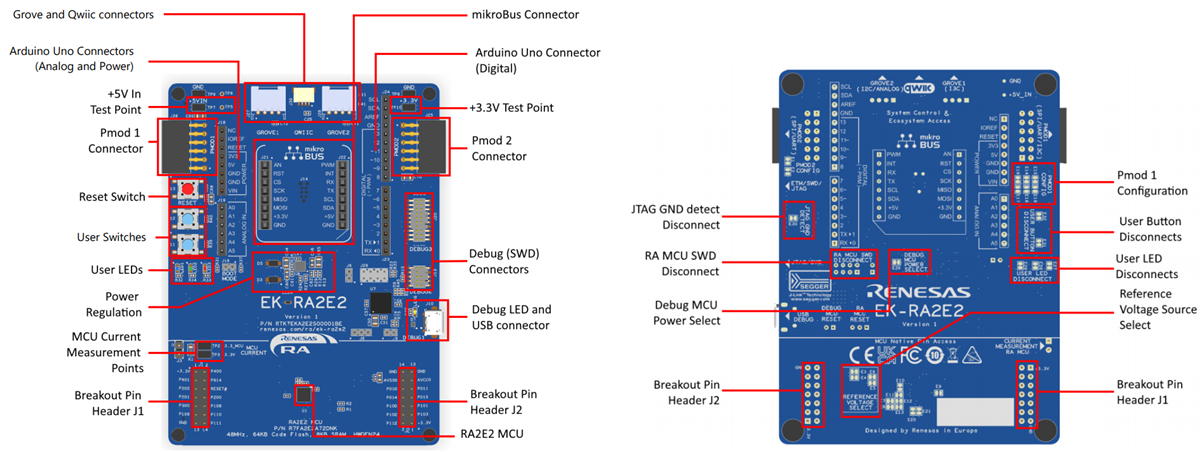

概述

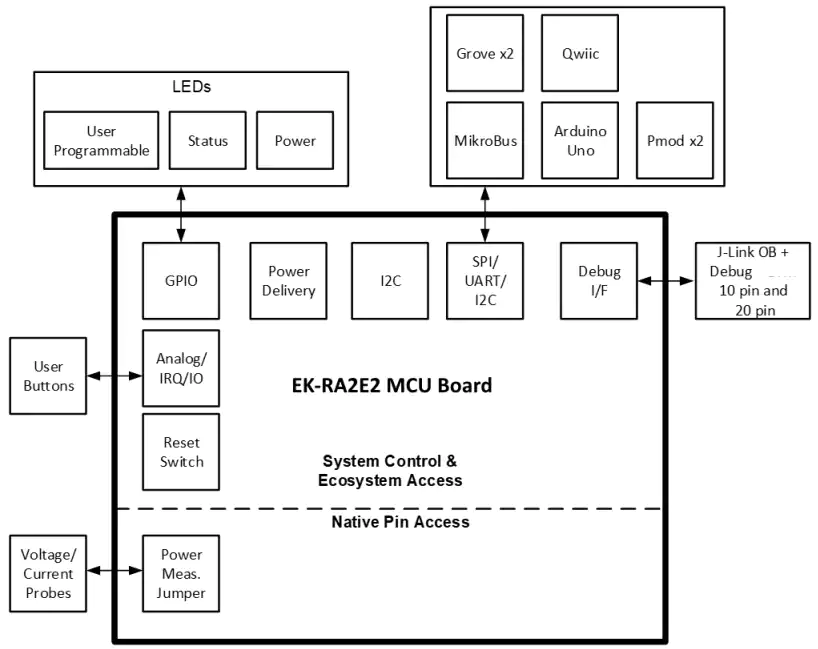

框图
