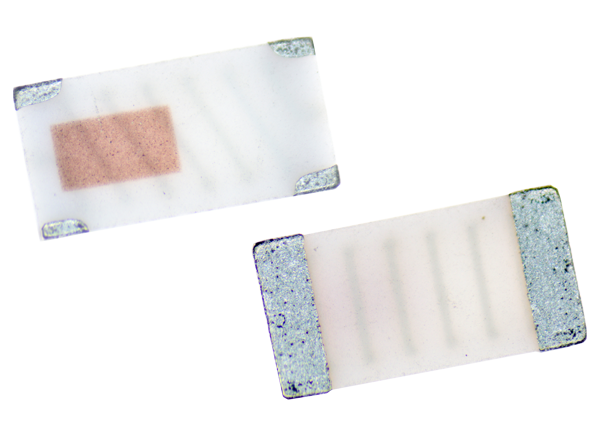

Johanson Technology 2450AD18A6050 Mini Ultra-Wide Triple Band Antenna是一款微型蓝牙 /Wi-Fi 6E和UWB内置芯片天线，工作在2400MHz至2500MHz、4900MHz至5850MHz和5850MHz至7200MHz频段。符合IEEE 802.11 ax标准，表面安装2450AD18A6050天线提供了一个单一的馈电点，辐射效率高达85%。2450AD18A6050 Mini超宽三波段天线在EIA 1206(3216公制)封装中采用角PCB安装设计，尺寸为3.20mm × 1.60mm × 0.50mm。其他功能包括50欧姆阻抗，3W最大功率容量，和-40°C至+85°C的工作温度范围。

特性

• 2.45GHz/6.05GHz BT/Wi-Fi和UWB陶瓷迷你天线

• 单馈电

• 角山

• 频段

• 2400兆赫到2500兆赫

• 4900兆赫到5850兆赫

• 5850兆赫到7200兆赫

• 峰值增益(yz平面)

• +2.0dBi典型2400MHz至2500MHz

• +1.5dBi典型的4900MHz到5850MHz

• +2.5dBi典型的5850MHz到7200MHz

• 最小回波损耗5dB至6dB

• 平均增益(yz平面)

• -1.5dBi典型的2400MHz到2500MHz

• -2.0dBi典型的4900MHz到5850MHz和5850MHz到7200MHz

• 74%至85%的辐射效率

• 50欧姆阻抗

• 3W最大功率容量

• 温度范围

• -40°C至+85°C工作

• +5℃~ +35℃存储

• 3.20mm x 1.60mm x 0.50mm尺寸(LxWxT)

应用程序

• 游戏(VR / AR)

• 音频

• 视频

• 蓝牙

• wi - fi 2.4

• wi - fi 5.5

• wi - fi 6

• wi - fi 6 e
