Skyworks Solutions Inc. Si8941A/46A/47A Delta-Sigma调制器是电隔离调制器，输出与输入电压水平成比例的数字信号。这些得尔塔 -sigma调制器是为低压和差分信号设计的。这是理想的连接到低阻电流分流测量电阻。Si8941A/46A/47A调制器具有指定的全量程输入范围±62.5mV，而Si8941B/46B/47B器件具有指定的全量程输入范围±250mV。这允许用户选择低欧姆电阻值检测电阻，以最小化系统的功率损失。

低压差动输入非常适合测量电流分流电阻或任何传感器必须与控制系统隔离的地方的电压。低噪声、低误差、高精度保证了系统电流的准确测量。典型应用包括工业、混合动力和可再生能源逆变器、交流、无刷和直流电机控制/驱动、车载充电器、电池管理系统和充电站。

特性

• 低压差动输入

• ±62.5mV和±250mV选项

• 调制器时钟选项

• 外部时钟高达25MHz (Si8941)

• 10MHz内部时钟(Si8946)

• 20MHz内部时钟(Si8947)

• ±50µV典型输入偏置

• ±0.05%典型增益误差

• 优秀的漂移规范

• ±0.5µV/°C典型偏移漂移

• ±4ppm/°C典型增益漂移

• 典型的14位(ENOB)精度

• 75kV/µs高共模瞬态免疫

• 90分贝典型的信噪比

• 官-97分贝的典型

• 0.001%的典型非线性

• 汽车opn

• 符合aiag的PPAP文档支持

• IMDS和CAMDS列表支持

• 压缩包:

• 8针宽体拉伸SOIC

• 产品有窄体SOIC

• -40 ~ 125°C温度范围

应用程序

• 工业、混合动力和可再生能源逆变器

• 交流，无刷和直流电机控制和驱动

• 白色家电中的变速电机控制

• 隔离开关模式和UPS电源

• 车载充电器、电池管理系统和充电站

安全

• 1577 UL认可:


• 5000Vrms支持1分钟

• CSA批准:


• IEC 60950-1, 62368-1(增强绝缘)

• VDE认证合格:


• VDE0884第11部分(基本/增强绝缘)

• CQC认证批准:


• gb4943.1 - 2011

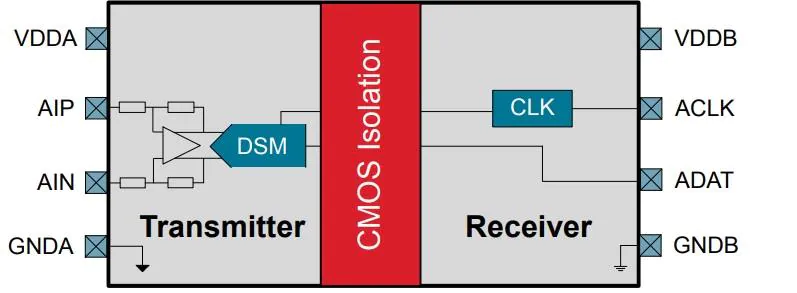

原理框图

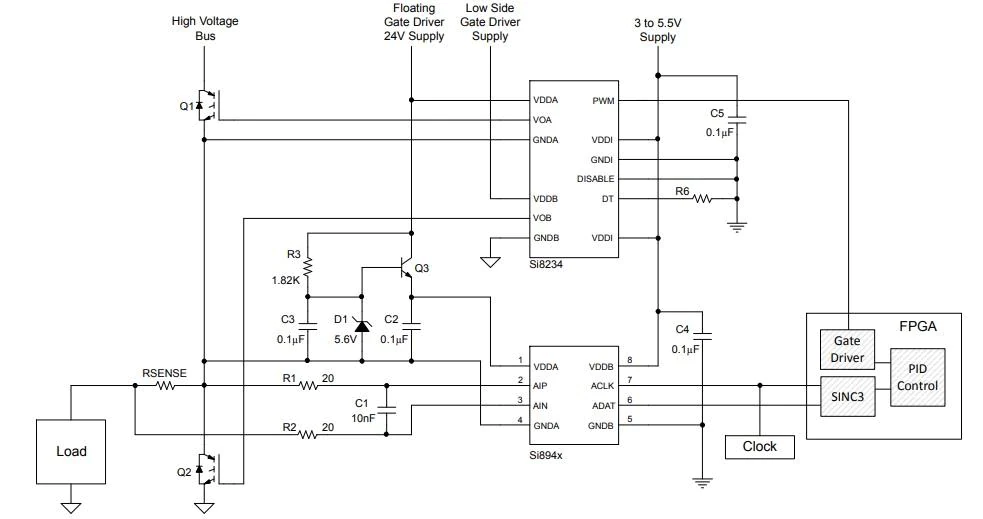

当前感觉应用程序
