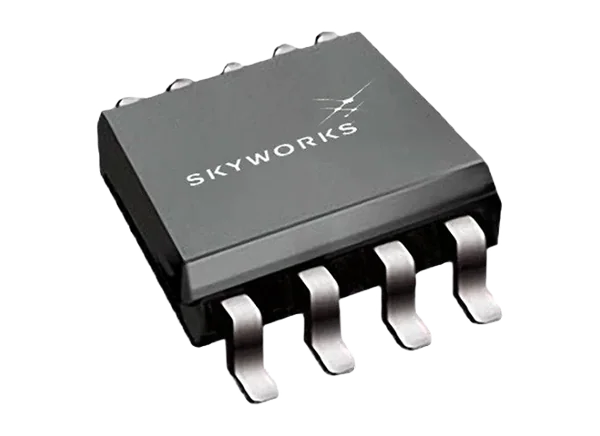

Skyworks Solutions Inc.  Si892x隔离放大器设计用于低压，差分信号，并适用于连接到低阻电流分流测量电阻。这些电流隔离模拟放大器提供0.8µs的低信号延迟，允许控制系统快速响应故障条件或负载变化。Si8921提供差分输出电压，而Si8922提供单端输出电压。Si892x以一种独特的方式调制模拟信号，通过基于半导体的隔离屏障传输。

低压差动输入是理想的测量电压通过电流分流电阻或任何地方的传感器必须从控制系统隔离。输出是一个差分模拟信号放大8.2倍或32.8倍。低偏移和增益漂移确保精度在整个工作温度范围内保持。典型应用包括工业、混合动力和可再生能源逆变器、交流、无刷和直流电机控制/驱动、车载充电器、电池管理系统和充电站。

特性

• 低压差分输入:


• ±62.5mV和±250mV选项

• 信号延迟低

• ±40µV典型输入偏置

• ±0.06%典型增益误差

• 优秀的漂移规格:


• ±0.5µV/°C典型偏移漂移

• -9ppm /°C典型增益漂移

• 0.003%全尺度非线性(典型)

• 典型的信噪比:

• 82dB超过100kHz带宽

• 75kV/µs高共模瞬态免疫

• -88分贝(THD(典型的)

• 汽车opn:


• 符合AIAG的PPAP文档支持

• IMDS和CAMDS列表支持

• 压缩包:


• 8针宽体拉伸SOIC

• 产品有窄体SOIC

• -40°C ~ 125°C温度范围

应用程序

• 工业、混合动力和可再生能源逆变器

• 交流，无刷和直流电机控制和驱动

• 白色家电中的变速电机控制

• 隔离开关模式和UPS电源

• 车载充电器、电池管理系统和充电站

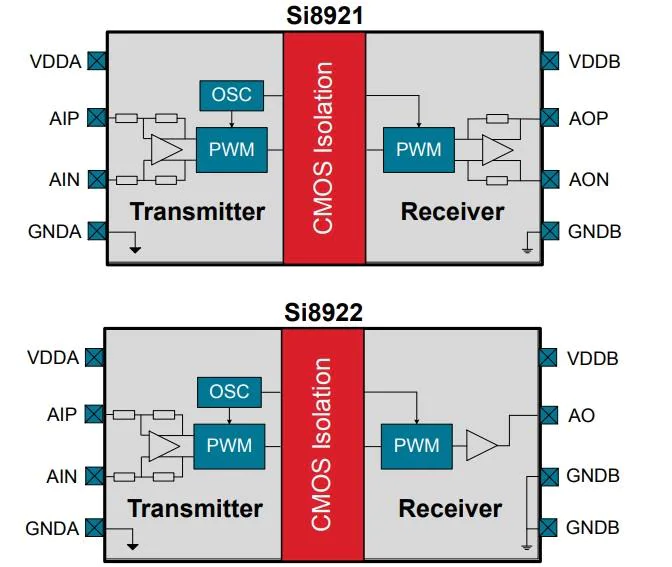

功能块图

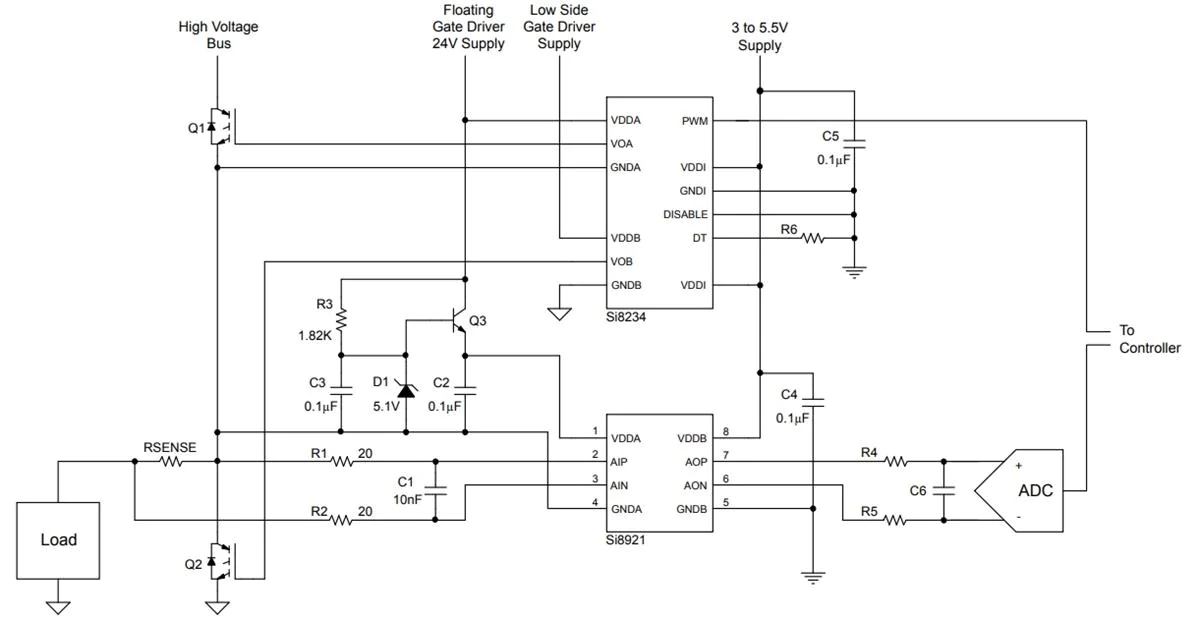

电流检测应用电路
