德州仪器LMG34XX-BB-EVM GaN系统评估委员会的介绍、特性、及应用

来源：HQBUY 发布时间：2022-03-15

摘要： 断接板用于配置任意LMG341x半桥接板作为同步降压转换器。

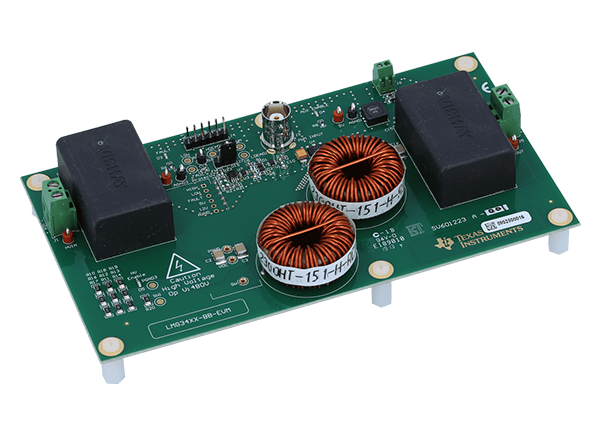

德州仪器LMG34XX-BB-EVM GaN系统评估板是一个易于使用的断接板，可配置任何LMG341x半桥板，如LMG3410-HB-EVM，作为同步降压转换器。通过提供功率级、偏置功率和逻辑电路，该评估模块允许快速测量GaN器件开关。该评估模块可以提供高达8A的输出电流与适当的热管理(强制空气，低频运行，等)，以确保不超过最高工作温度。德州仪器LMG34XX-BB-EVM不适合瞬态测量，因为它是一个开环板。

需要单脉宽调制输入，具有互补的脉宽调制信号和相应的死区时间。探头点允许用带短地弹簧的示波器探头测量关键逻辑和功率级波形。

特性

输入电压可达600V
用于逻辑和功率级测量的方便的探针点，带有短地弹簧探针的示波器探头

简单的开环设计评价LMG341x子卡的半桥性能
单PWM输入板上的PWM信号与50ns死区时间

必需的设备

直流电压源
- 可为评估模块提供高达480V的输入
直流偏压源
- 可在0.7A的电压下输出12V
函数发生器
- 可输出0V ~ 5V方波，占空比和频率可在要求的工作范围内进行调节
- LMG3410-HB-EVM和LMG34XX-BB-EVM的切换频率建议在50kHz ~ 200kHz之间
示波器
- 能够至少200MHz的操作
- 为了精确测量，建议使用1GHz或更大的示波器和带有短地弹簧的探头

直流万用表(s)
- 60V的测量能力，适合于确定操作和效率(如果需要)
直流负载
- 在电流模式下，可在高达8A的电压下工作600V
风扇
- 建议最小风量200LFM
