Maxim  MAX25432汽车Buck-Boost端口控制器和保护器是为汽车USB主机或下游(DFP)应用而设计的。MAX25432结合了一个汽车级降压控制器，能够在6.35A的电压下提供3.3V到21V的可编程电源(PPS)，一个USB power Delivery (USB PD)模拟前端(AFE)，传统的USB充电支持和USB Type-C 保护开关。

保护开关提供汽车系统级ESD保护和24V短路保护D+， D-， CC1, CC2和VCONN。MAX25432设备可选择支持旧乘客手机的传统充电模式，包括BC1.2、Apple Charge、Apple CarPlay 、Apple MFi和USB on - go (OTG)。

MAX25432B集成了一个USB PD AFE，支持USB- if类型- c端口控制器接口(TCPCI)规范，并可以与应用程序中的任何I2C主机接口。同时，MAX25432A为外接USB PD控制器提供CC (configuration channel)信号直通保护。G-suffix设备包括智能检测和保护，在故障发生时，避免汽车电池通过电缆屏蔽流到地面的高短路电流，从而防止汽车模块损坏。

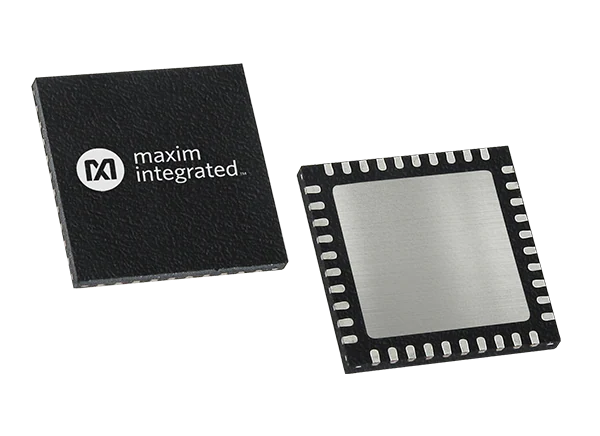

MAX25432封装在一个小，6mm x 6mm, 40针TQFN-EP封装，需要很少的外部组件。MAX25432评估(EV)工具包和辅助工具为设计工程师提供了一个方便的快速评估平台，减少了测试和固件开发时间。

特性

• USB PD PHY是tcpci标准，用于任何低成本的I(2)C主机(Hub IC, MCU, SoC)


• 地面偏移调整BMC PHY的最大信噪比

• 非tcpc版本可用于保护外部USB PD控制器(MAX25432A)

• 外部h桥集成buck-boost控制器


• 输入工作范围

• 220kHz、300kHz、400kHz切换频率

• 外部频率同步和扩频降低电磁干扰

• USB PD PPS APDO支持- TID 5821


• 可编程电压步长

• 可编程电流步长

• 综合电缆补偿高达516毫欧

• AEC-Q100和AEC-Q006合格

• 性能最高、最安全、成本最低的客运电缆屏蔽短至电池保护


• 使用小型单场效应晶体管解决方案最小化短路电流

• 集成高侧电流检测放大器，ADC和DAC

• 集成3.3V到5.0V, 1.5W，智能，可靠的VCONN开关和保护


• 50mA可编程过流步长

• 集成24V直流保护保护HVD+， HVD-， HVCC1, HVCC2输出

• 集成的传统USB 2.0充电支持，包括BC1.2，苹果carplay, OTG，和苹果MFi Rev 3x

• 集成±15kV气隙/±8kV接触放电ISO 10605和IEC 61000-4-2 ESD保护

• -40°C ~ +125°C工作温度范围

• 40pin, 6mm x 6mm, TQFN封装与EP

应用程序

• USB集线器、分线盒和多媒体集线器

• 专用的充电模块

• 后座娱乐模块

• 头儿，无线电，导航

简化框图

原理框图
