德州仪器TPS25854Q1EVM-164控制器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-03-15

摘要： 帮助评估TPS25854-Q1, USB Type-C 和BC1.2双Type-C充电接口。

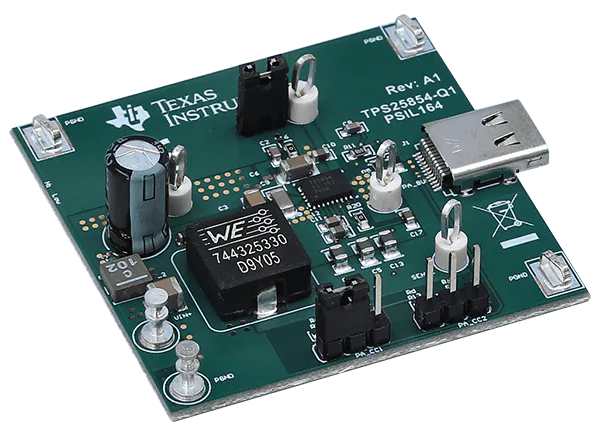

德州仪器TPS25854Q1EVM-164控制器评估模块(EVM)的设计是为了帮助评估TPS25854-Q1。TPS25854-Q1是一个USB Type-C 和BC1.2双c Type-C充电接口，能够提供高达3A的输出电流，3A为每个端口带电缆补偿。评估模块工作在5.5V到26V的范围内，承受40V的瞬态电压。德州仪器TPS25854Q1EVM-164上的电阻可以调整电缆补偿值，电流限制，输出电压和开关频率。

特性

5.5V至26V输入范围，每个端口3A连续输出电流降压转换器
200mA的能力为OUT引脚，200mA的能力为V(CONN)功率会议的USB3.1功率需求
带扩频抖动的强制PWM操作
完全AEC-Q100合格
可编程输出电流限制:3.4A±10%的精度

聪明的热管理
USB电池充电规范Rev. 1.2 DCP模式，分压器3模式，三星1.2 v模式，和USB Type-C Rev. 1.3兼容
用户可编程V(BUS)限流和内部V(CONN)限流

应用程序

汽车
- USB媒体中心
- USB充电端口
- 售后双USB充电器

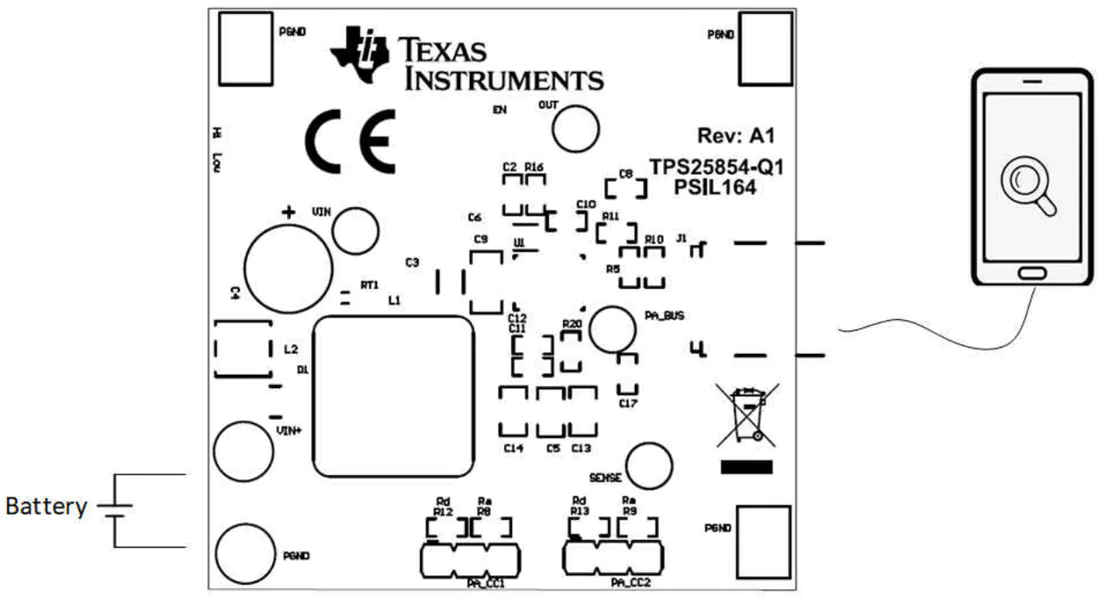

测试设置
