德州仪器LM5158EVM-FLY转换器评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2022-03-15

摘要： 展示了LM5158的特点，2.2MHz宽VIN boost，反激变换器和SEPIC转换器。

德州仪器LM5158EVM-FLY转换器评估模块(EVM)展示了LM5158的特点和性能。LM5158是一个2.2MHz宽V(IN)升压，反激和SEPIC转换器，具有双随机扩频。该评估模块使用LM5158作为反激变换器，产生多个输出电压轨，用于三相逆变器栅极偏置电源的典型应用。德州仪器LM5158EVM-FLY的标准配置，旨在提供从8V到16V输入250mA的10V调节输出。它还提供三个隔离20V轨75mA, 75mA，和150mA，分别。开关频率为250kHz。

特性

紧调主输出电压:V(O1) = 10V±1%
三个交叉调节，隔离的输出电压
- V (O2) = 20 V
- V (O3) = 20 V
- V (O4) = 20 V
总额定负载为8.5W
- 在V 250毫安(O1)
- 75 ma V (O2)
- 75 ma V (O3)
- 在V 150毫安(O4)

最高效率比;90％
可选打嗝模式过载保护
250千赫频率切换
2层PCB, 3.5 in × 2.3 in

必需的设备

电力供应
- 使用可从0V到16V的可变电源，电源至少为5A
万用表
- 电压表1:非隔离10V主输出电压V(O1)，从TP18(+)接至TP19 (-)
- 电压表2:隔离20V输出电压V(O2)，从TP3(+)连接到TP3 (-)
- 电压表3:隔离20V输出电压V(O3)，从TP6(+)接至TP8 (-)
- 电压表4:隔离20V输出电压V(O4)，从TP12(+)连接到t13 (-)
- 电压表5:输入电压V(I)，从TP2(+)接至t7 (-)
- 电流表1:V(O1)主输出电流，必须能处理1A
- 电流表2:V(O2)输出电流，必须能处理0.5A
- 电流表3:V(O3)输出电流，必须能处理0.5A
- 电流表4:V(O4)输出电流，必须能处理0.5A
- 电流表5:输入电流，必须能接3A

加载
- 电子负载，纯电阻负载，或两者的组合可用于四个输出
- 一个电子负载可用于每个输出轨道
- 电子负载应具有恒阻(CR)或恒流(CC)能力
- 在20V的电压下可以安全地承受0.5A的电流
- 也可以使用阻性负载
- 用以下方法限制每个输出的最小电阻，这对应于最大功率
  - 负载1:40欧姆或250mA
  - 负载2:266.7欧姆或75mA
  - 负载3:266.7欧姆或75mA
  - 负载4:133.3欧姆或150mA

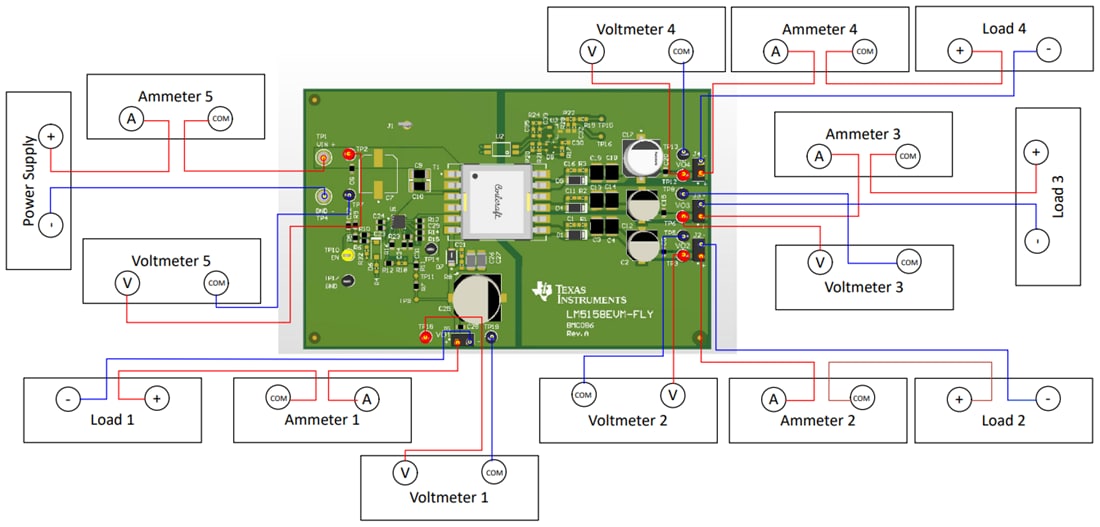

测试设置
