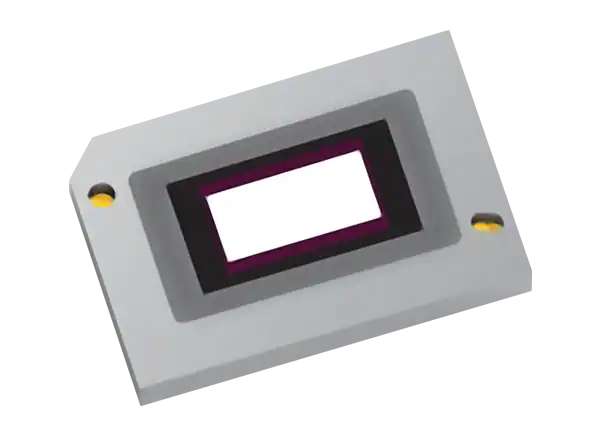

德州仪器公司(Texas Instruments)的DLP5532-Q1汽车DMD微镜阵列，结合DLPC230-Q1 DMD控制器和TPS99000-Q1系统管理和照明控制器，在被照射到独特的车窗薄膜表面时，实现了高性能的汽车车窗显示。DLP5532-Q1提供了2:1的宽高比，支持广泛的宽高比设计，130万像素的原生像素便于高清内容。

TI DLP5532-Q1 0.55”DMD的光吞吐量是之前DLP3030-Q1汽车DMD的三倍多，可以实现更大、更亮的显示器，增强观看体验。这个芯片组，加上led和投影仪，可以实现125% NTSC的深度饱和颜色，超过1000流明的超高亮度，以及100:1的调光比。DLP5532-Q1汽车DMD微镜阵列配置为底部照明，允许高效和更紧凑的光学发动机设计。

DLP5532-Q1封装在具有低热阻的S450封装中，实现更高效的热解决方案。

特性

• DLP5532-Q1汽车芯片组包括:


• DLP5532-Q1 DMD

• DLPC230-Q1 DMD控制器

• TPS99000-Q1系统管理及照明控制器

• 600MHz亚lvds DMD接口，低功耗和低发射

• 10kHz DMD刷新速率超过温度极限

• 内置DMD存储单元自检

• 图像性能优化窗口显示和其他内部显示

• 适用于汽车应用


• DMD阵列工作温度范围-40°C至105°C

• 0.55英寸对角微镜阵列


• 7.6μm微镜

• ±12°微镜倾斜角度(相对于平坦状态)

• 底部照明优化效率和光学发动机尺寸

• 支持1152 × 576输入分辨率

• 使用基于外部GPU的钻石预处理，可实现2304 x 1152分辨率

• 兼容LED或激光照明

应用程序

• 前、侧、后车窗的橱窗展示

• 室内天花板投影仪

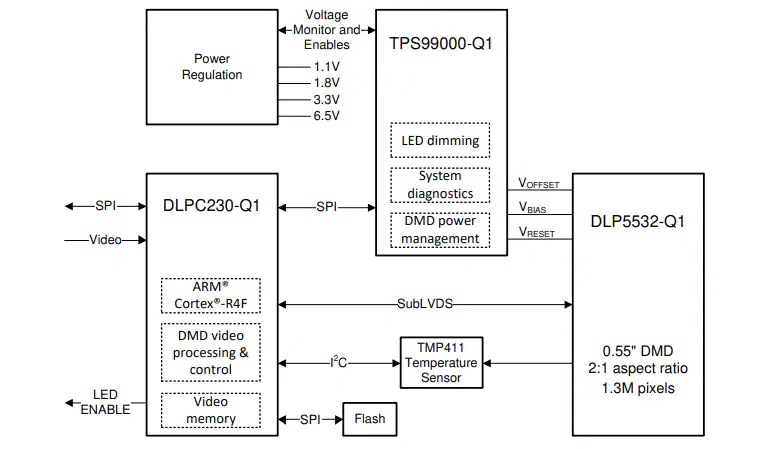

框图
