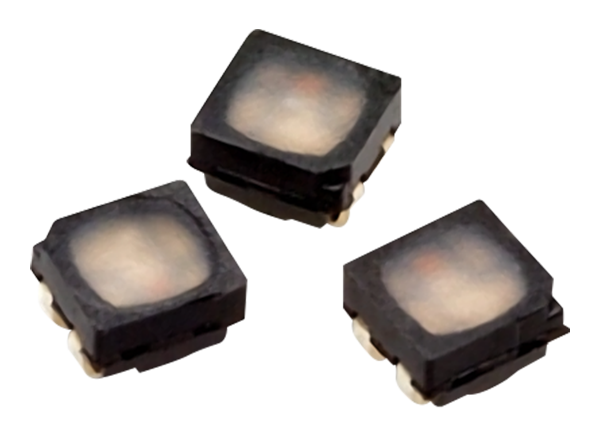

Broadcom ASCB-JTC2三色plc -4 LED是一种低轮廓，高亮度LED，用于室内小像素间距显示。ASCB-JTC2 LED具有黑色的外型，采用扩散环氧树脂增强显示对比度，为高分辨率视频显示提供了合适的解决方案。短引线设计的ASCB-JTC2使灌装过程容易。为了便于挑选和放置组装，led被包装成磁带和卷轴形式。

Broadcom ASCB-JTC2三色plc -4 LED提供1.6mm x 1.5mm x 1.0mm的封装。

特性

• 低轮廓plc -4封装全黑色机身

• 短引线，更好的盆栽工艺

• 兼容回流焊工艺

• RoHS6兼容

应用程序

• 室内全彩显示屏

• 小像素间距标识

规范

• 发光强度(典型的)

• 红色:55 '

• 绿色:175 '

• 蓝色:19 '

• 主波长(典型的)

• 红色:620海里

• 绿色:529海里

• 蓝色:466海里

• 峰值波长

• 红色:628海里

• 绿色:521海里

• 蓝色:462海里

• 105°视角

• 100mA峰值正向电流

• 直流正向电流

• 红色:20马

• 马格林:15

• 蓝色:马11

• 功耗

• 红色:46兆瓦

• 绿色:46.5兆瓦

• 蓝色:34.1兆瓦

• LED结温+100°C

• -40°C至+85°C的工作温度范围

• 1.6mm x 1.5mm x 1.0mm的包装

应用

• InGaN led - ESD安全处理基础知识

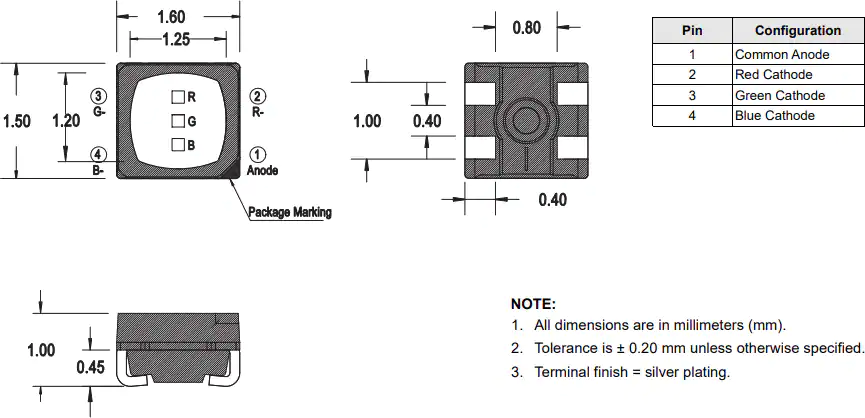

引脚及尺寸图
