Littelfuse SP1064E TVS二极管阵列是采用专利硅雪崩技术制作的雪崩击穿二极管。SP1064E保护每个I/O引脚，为可能遭受破坏性静电放电(ESD)的电子设备提供高水平的保护。这些坚固的Littelfuse二极管可以安全地吸收超过IEC 61000-4-2国际标准规定的最大水平(level 4，±8kV接触放电)的重复ESD打击，而不降低性能。低负载电容使这些TVS二极管阵列理想的保护高速信号引脚。

特性

• ESD, IEC 61000-4-2，±25kV触点，±30kV空气

• EFT, IEC 61000-4- 4,40a (5/50ns)

• 闪电，3.5A (IEC 61000-4-5第2版定义的8/20μs)

• 每I/O低14.0pF的电容(典型)

• 60V时漏电流低0.05μA(典型)

• 小形状因子μDFN (JEDEC MO-229)封装节省板空间

• AEC-Q101合格

• MSL-1湿度敏感等级

• 无卤素，无铅，符合RoHS

应用程序

• 液晶/等离子电视

• DVD播放器

• 台式电脑

• MP3播放器/便携式媒体播放器

• 机顶盒

• 移动电话

• 笔记本电脑

• 数码相机

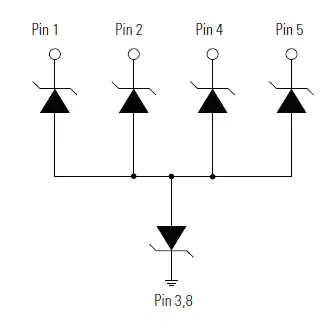

原理框图
