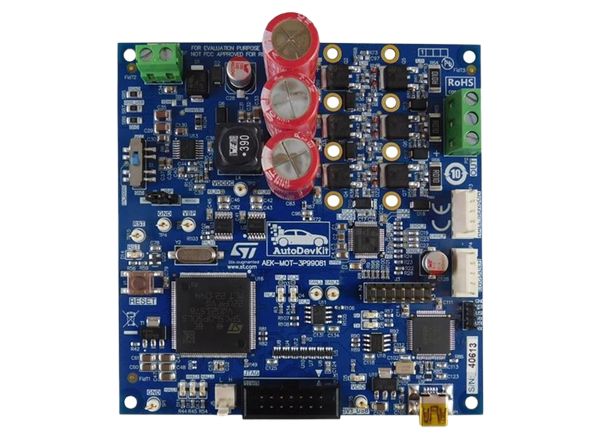

意法半导体AEK-MOT-3P99081评估板演示了SPC560P Pictus 32位MCU和L9908门驱动器。该委员会允许控制6 n通道fet的无刷电机在汽车应用。AEK-MOT-3P99081通过独立的编码器输入和霍尔传感器检测和控制电机转速。L9908通过专用的PWM输入引脚独立控制每个n通道场效应晶体管。采用SPC560P单片机，通过SPI控制L9908的配置、保护和诊断功能。

STM AEK-MOT-3P99081板提供通过CAN总线外部驱动的预加载固件。STSWAUTODEVKIT包含一个基于SPC58 Chorus 4M的CAN总线驱动示例，命名为“SPC58ECxx_RLA_MainEcuForBLDCControl-L9908 - Test Application”。在项目文件夹中，一个自述文件解释了如何使用演示，它只与霍尔传感器的无刷直流电机工作。SPC5-MCTK-LIB电机控制插件控制需要安装在SPC5-STUDIO中的SPC560P50L5上的电机特性和固件。安装电机控制插件后，选择“SPC560Pxx_RLA_AEK_MOT_3P99081_3Phase_Motor_Control_L9908_via_CAN”演示，并在电机控制组件部分中进行定制。根据使用的电机更新电机设置部分。如果电机传感不是基于霍尔传感器，更新驱动器管理部分的速度传感器选择菜单中使用的传感器类型。

特性

• 搭载汽车级L9908门驱动程序，控制6个n通道fet和SPC560P Pictus 32位汽车微控制器

• 可与12V、24V、48V电池母线配合工作

• 独立的编码器输入和霍尔传感器

• 门驱动程序可配置通过专用SPI总线

• 远程控制的CAN总线接口

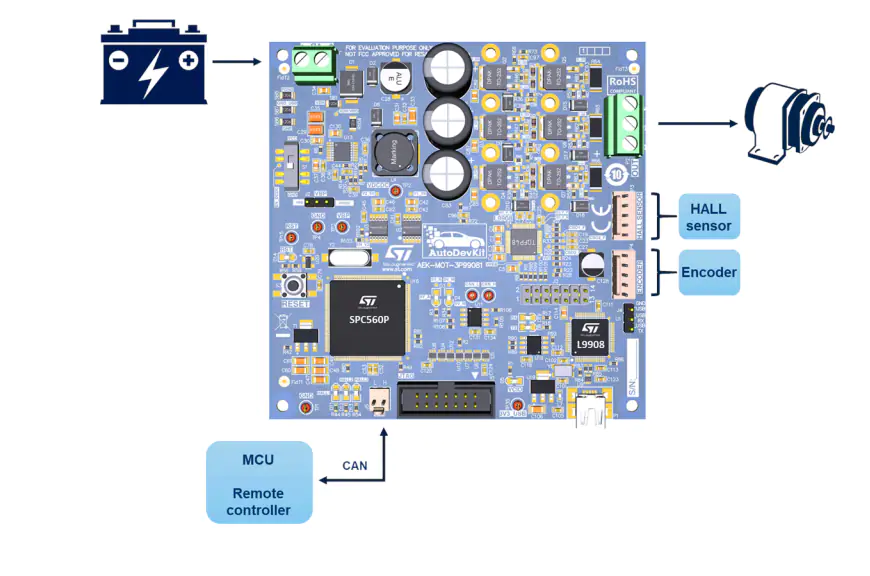

框图
