NXP Semiconductors KIT-TPLSNIFEVB TPL Sniffer工具是为了方便获取逻辑分析仪的变压器物理层(TPL)信号。嗅探工具放置在任何TPL总线上，非侵入性地侦听所有TPL消息，并监视总线上的帧通信。板载LC33664隔离网络收发器将TPL消息以SPI格式输出到数据输出端口。数据输出端口连接逻辑分析仪，提供对数据的全面分析。

NXP Semiconductors KIT-TPLSNIFEVB TPL Sniffer Tool可以通过USB Micro-B连接器供电，使用5.0V电源，50mA(平均)和150mA(峰值)，通常是USB电源组或连接到计算机的USB电缆。

特性

• 板载LC33664隔离网络收发器捕获TPL帧并以SPI格式发送

• 逻辑分析仪连接，提供与Saleae Logic 8和Logic Pro 8/16分析仪系列兼容的pin-to-pin电缆

• TPL与其他电路之间的内部电隔离

• 连接到被监视的TPL总线的任何一点

• TPL线的最小负载

• 通过USB连接器通过5.0V电源供电

• 集成的保持电功能，避免电源自动关闭

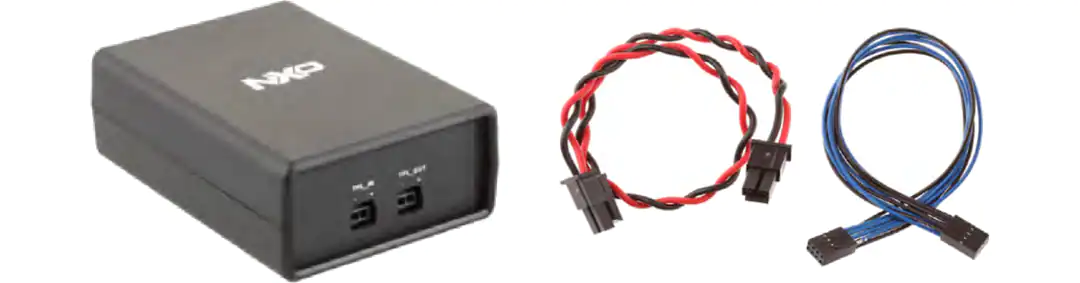

套装内容

• 在防静电袋中组装并测试KIT-TPLSNIFEVB TPL嗅探工具

• 逻辑分析仪连接电缆与8针头

• 带2针头的TPL总线连接绞合电缆

资源

• 用户手册

• 原理图

• 材料清单

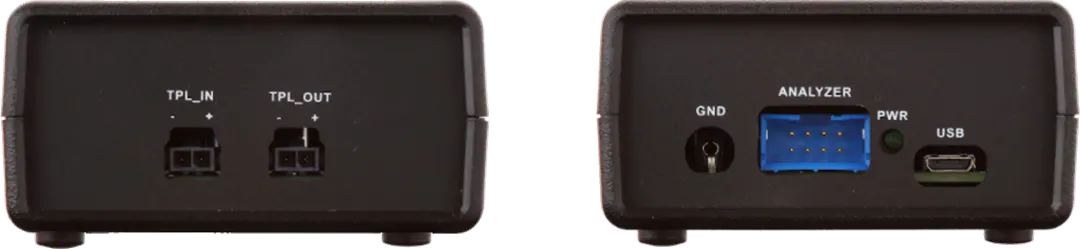

端口布局

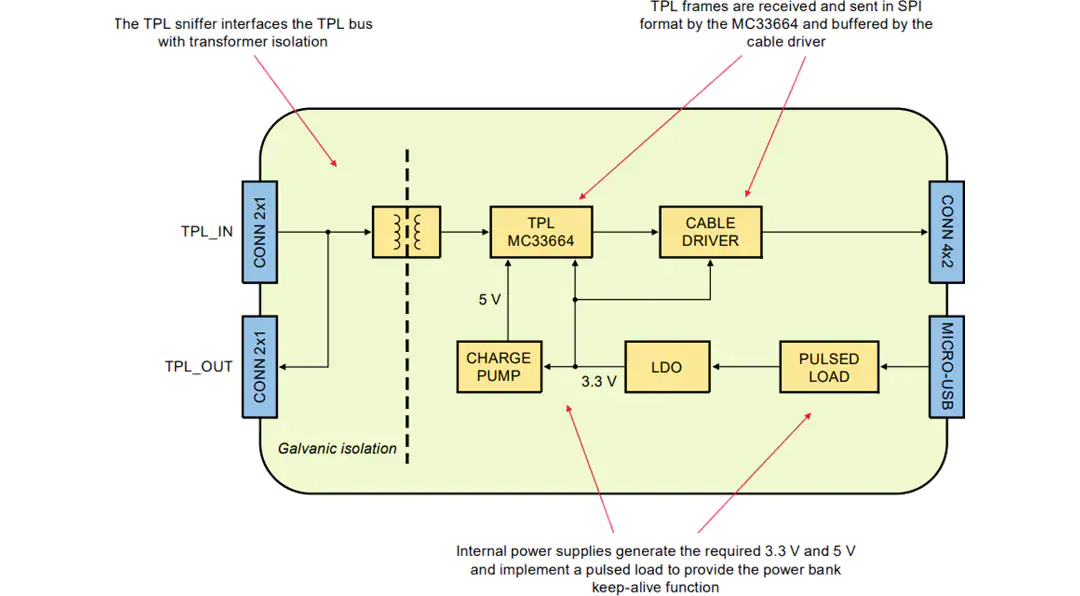

框图

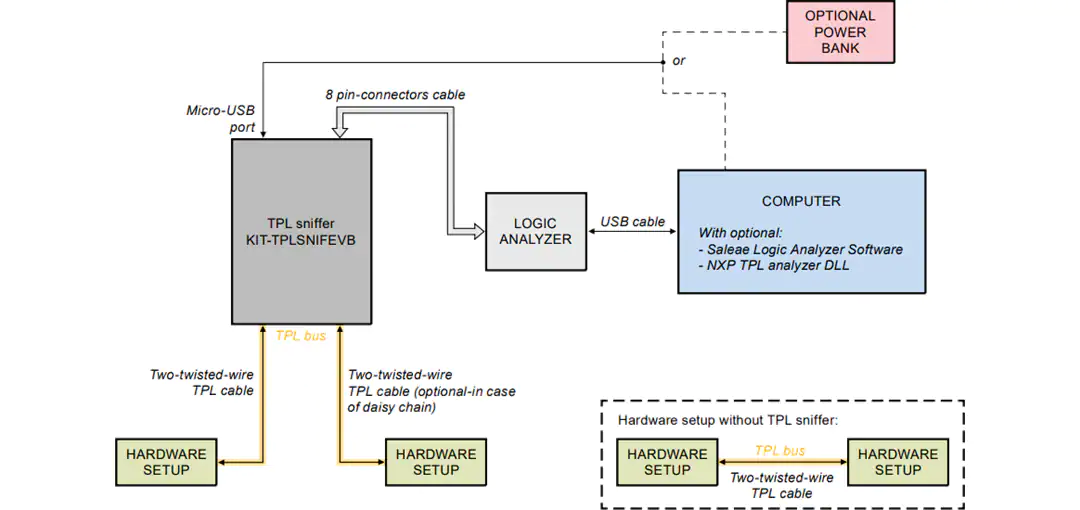

工具链
