美信Maxim MAX22507E &MAX22508E全双工收发器是优化的高速通信高达50Mbps。收发器具有集成热插拔保护和故障安全接收器。这确保当输入信号短接或开路时间超过10μs(典型值)时，接收机输出具有逻辑高电平。此外，一个大的接收机滞后改善了噪声抑制和信号完整性。

特性

• 长距离高速运行


• 高达50Mbps的数据速率

• 接收机灵敏度高

• 宽接收器带宽

• 对称的接收机阈值

• 集成保护增强了鲁棒性


• -15V到+15V共模范围

• ±15kV静电防护(人体模型)

• ±7kV IEC 61000-4-2气隙ESD保护

• ±6kV IEC 61000-4-2接触放电ESD保护

• 可承受±4kV的电流互感器

• 驱动器输出短路保护

• 许多不同应用程序的灵活性


• 3V至5.5V供电范围

• 5μA (max)关断电流(MAX22507E)

• 在总线上允许多达200收发器

• 可在10针μMAX封装(MAX22507E)和8针SOIC封装(MAX22508E)

• 工作温度范围-40°C至+125°C

应用程序

• 运动控制

• 编码器的接口

• 现场总线网络

• 工业控制系统

• 背板总线

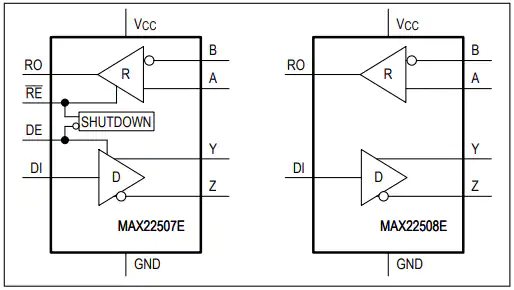

框图
