微芯科技Microchip Technology MCP1722 High Voltage LDOs是双输出，高电压，低电压(LDO)稳压器，设计用于提供3.3V或5.0V的µ- Processor。MCP1722具有100mA的电流能力，同时为50mA的电机驱动器提供10V或12V的电流能力。这些规格使MCP1722 LDOs成为20V电池包手持式电动工具的理想选择。

Microchip MCP1722 High Voltage LDOs包括Power Good指示器(两个引脚，PWG1和PWG2)，用于输出和关机功能(一个单一的SHDN引脚)，使该部件处于4µa的低电流消耗状态。ldo封装在两个8导联VDFN或SOIC封装中，外露的衬垫用于改善散热。在运行中，MCP1722被热关闭保护和电流折叠限制完全保护。

特性

• AEC-Q100, 0级合格，PPAP能力强

• 4.5V ~ 55V输入电压范围

• 欠压锁定(UVLO) 2.7V

• 65V负载转储保护(ISO 7637-2/2004)

• -40°C至+150°C扩展结温度范围

• 标准输出调节电压(VR):

• V(OUT1): 10V或12V

• V(OUT2): 3.3V或5.0V

• 公差+/-2%为每个LDO输出

• 输出电流能力

• V(着干活):50 ma

• V (OUT2): 100 ma

• 开路漏极电源良好引脚的两个LDO输出

• 低静态供电电流

• 低关机静态供电电流

• 3.3µF稳定，陶瓷输出电容

• 短路电流折叠保护

• 178°C典型的热关闭保护

• 高PSRR:

• 典型的-80dB @ 100Hz

• 可在以下软件包中获得:

• VDFN 8-引线3mm x 3mm机身2.40mm x 1.60mm外露垫

• SOIC 8-Lead 3.90mm机身，2.2mm x 3.0mm外露衬垫

应用程序

• 电动工具

• 手持式真空

• PWM控制器的启动偏置

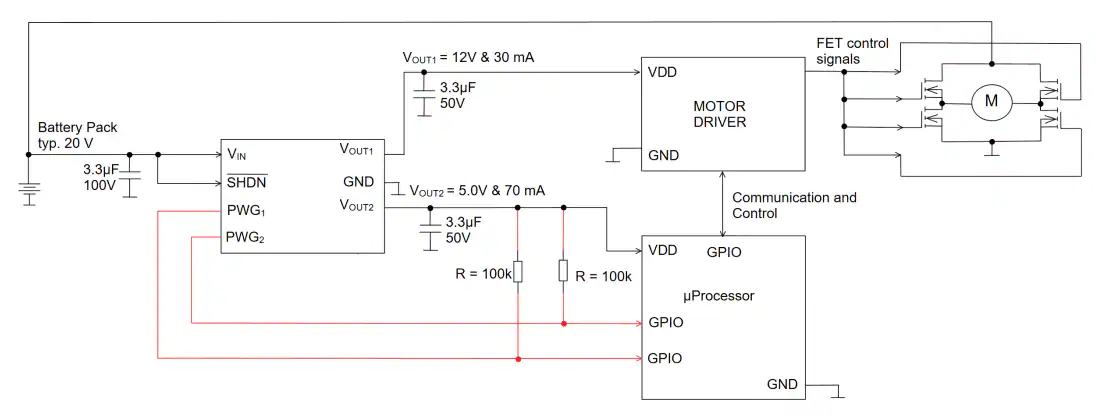

典型的应用程序

 类型

框图
