瑞萨电子RAA211651集成开关稳压器具有恒定准时(COT)控制方案。稳压器支持从4.5V到60V的宽范围输入电压和可调输出电压(0.8V到最大占空比V(IN))。该设备还具有非常低的静态电流。在24V输入时，它通常是19µA。所使用的调制方案允许在所有输出负载水平上的高效率，特别是在轻负载条件下。

特性

• 4.5V至60V输入供电范围

• 0.8V参考电压，精确度1%

• 输出电压可调(0.8V至Dmax*VIN)

• 调制器:恒定定时(COT)

• 低静态电流

• 良好的线路和负载调节

• 可选择的内部或外部控制回路补偿

• 可变负载开关频率

• PG (Output Power-Good)指示灯

• 可编程和可选的固定2ms软启动功能

• 可编程启动和关机延迟

• 具有旁路能力的集成LDO，允许高效运行

• 全保护:HSOC (high side Overcurrent)和low side current双向保护，OVP (output Overvoltage protection)和OUVP (output欠压保护)，UVLO (input欠压Lockout)， OTP (overtemperature protection)

• 可选3.3V默认VOUT使用内部反馈

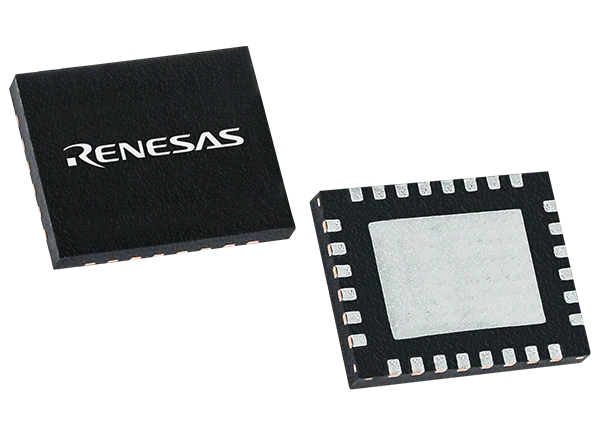

• 28 Ld 4mmx5mm QFN封装

应用程序

• 工业电源

• 48V工业和计算PoL

• 电池驱动的应用程序

• 自动取款机、自动售货机和游戏机

• 机器人

• 可编程序逻辑控制器

• 汽车售后市场

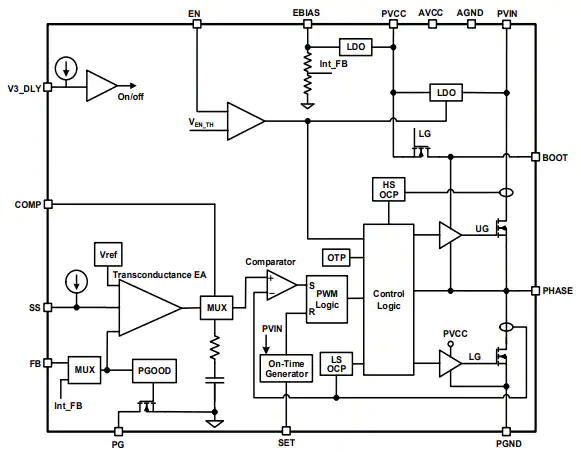

框图
