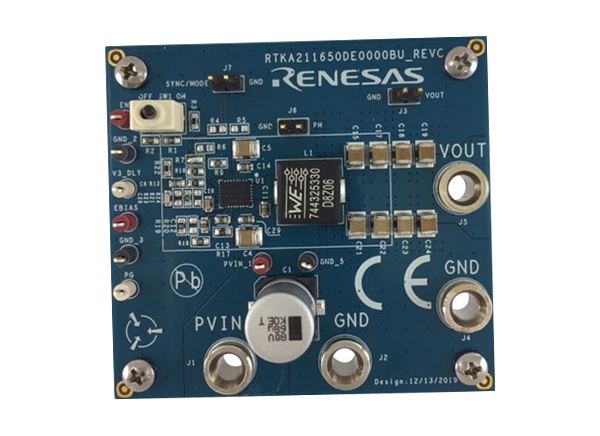

瑞萨电子RAA211650评估板用于评估RAA211650集成60V, 5A同步降压稳压器。该调节器具有从200kHz到2.5MHz的可调开关频率。支持从4.5V到60V的宽输入电压范围，输出电压可调。该RAA211650提供了一个28Ld QFN包。评估板的供电电压为4.5V至60VDC，能够提供连续5A负载。

特性

• 开关可选择的EN或选项驱动它由一个外部信号

• 内部和外部薪酬选择

• 内部和外部RT选项

• 内部和外部软启动选项

• 频率同步和扩频选项

• 可调延迟时间选项

• 选项连接EBIAS到VOUT或驱动器由外部源

• 输出电压可编程与外部反馈电阻

• 3.3V V(OUT)使用内部反馈电阻的选项

• 连接器和测试点便于探测和数据采集

规范

• 输入电压范围4.5V ~ 60V

• 3.3 v输出电压

• 高达5A的输出电流能力

• 内部设定开关频率500kHz

• 内部补偿

• 内部软启动2ms

• 启动/关机延迟2ms

• E(BIAS)连接到V(OUT)

• 工作温度范围-40°C至+125°C

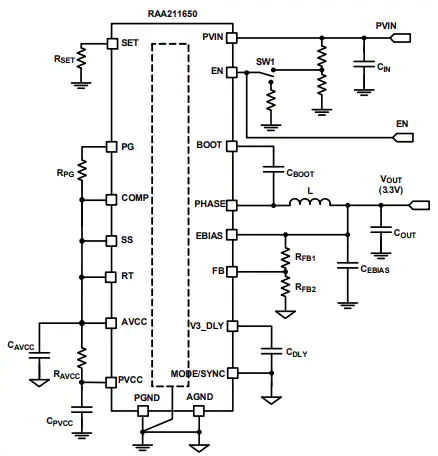

框图
